Introducción a las Simulaciones Parametrizadas
En este laboratorio, aprenderás a configurar simulaciones parametrizadas en OMNeT++. Evaluarás cómo ciertos parámetros, como ber y delay, afectan el desempeño de la red. También aprenderás a configurar repeticiones para analizar estadísticamente los resultados de múltiples corridas de simulación.
Objetivos del Laboratorio
- Ejecutar simulaciones parametrizadas variando un solo parámetro (
ber) y luegodelay. - Realizar simulaciones parametrizadas con combinaciones de múltiples parámetros (
berydelay). - Configurar y ejecutar repeticiones de simulaciones en OMNeT++ para un análisis estadístico más robusto.
Modificación del Archivo .ned
Para este ejercicio, dejaremos el canal con sus parámetros por defecto en el archivo .ned, ya que definiremos dichos parámetros en el archivo .ini.
Modifica el archivo lab2.ned para que quede de la siguiente forma:
import inet.networklayer.configurator.ipv4.Ipv4NetworkConfigurator;
import inet.node.ethernet.Eth100M;
import inet.node.inet.StandardHost;
network Red2hosts_v2
{
@display("bgb=308,175");
submodules:
HostA: StandardHost {
@display("p=51.9,117.2");
}
HostB: StandardHost {
@display("p=236,105");
}
configurator: Ipv4NetworkConfigurator {
@display("p=258,27");
}
connections:
HostA.ethg++ <--> Eth100M {
} <--> HostB.ethg++;
}Modificación del Archivo omnetpp.ini
Configuración del Parámetro Individual (ber)
Agrega las siguientes líneas en tu archivo omnetpp.ini para configurar la variación del parámetro ber:
[Config PingWithBer]
network = Red2hosts_v2
sim-time-limit = 3600s
# Aplicación Ping
*.HostA.numApps = 1
*.HostA.app[0].typename = "PingApp"
*.HostA.app[0].destAddr = "HostB"
*.HostA.app[0].startTime = 1s
*.HostA.app[0].sendInterval = uniform(1s,3s)
*.HostA.app[0].printPing = true
# Parámetro de Canal (ber)
**.ber = ${ber=0.000001, 0.00001, 0.0001, 0.001}Ejecuta la simulación y observa cómo el cambio en el ber afecta las estadísticas generadas, como numLost y rtt.
Ejecución de Simulaciones con Múltiples Corridas

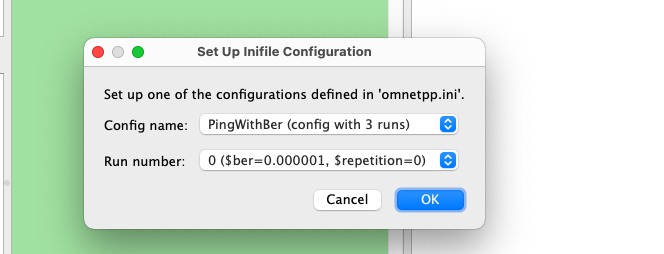

En cada ejecución utilizando la configuración por defecto (Qtenv), debes seleccionar el valor de BER que deseas utilizar:
Para ejecutar la simulación con todos los valores de BER, necesitarás correr la simulación 3 veces, seleccionando diferentes parámetros en cada ocasión.
En OMNeT++, puedes configurar la simulación para que se ejecute sin un entorno gráfico, utilizando únicamente la línea de comandos. Esto permite ejecutar todas las combinaciones de parámetros automáticamente, sin necesidad de realizar múltiples ejecuciones manualmente.

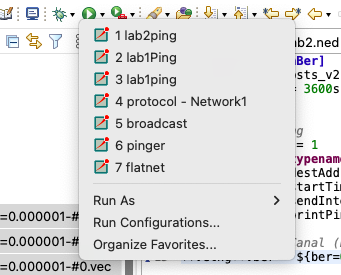

Para hacer esto, haz clic en la flecha negra junto al ícono verde de ejecución normal y selecciona Run Configurations.

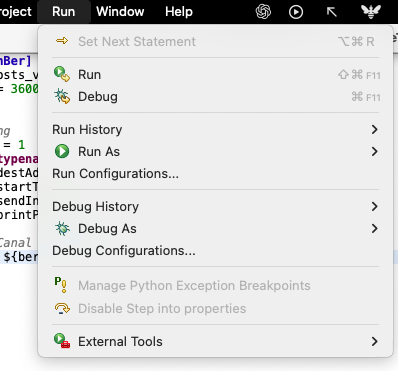

También puedes acceder al menú principal y seleccionar Run -> Run Configurations.
Esto abrirá una ventana con las diferentes configuraciones disponibles para la ejecución de la simulación. Dado que no deseas mostrar la interfaz gráfica, asegúrate de seleccionar en Config name la configuración correcta definida en el archivo omnetpp.ini y en User interface selecciona Cmdenv.
Luego, haz clic en Apply y Run para ejecutar la simulación.

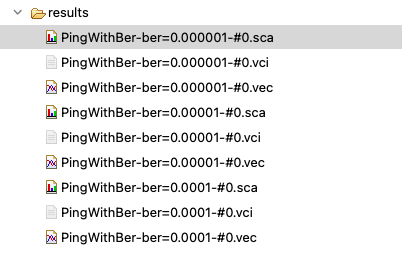

Al finalizar la simulación, obtendrás archivos con estadísticas (.sca y .vec) diferentes para cada corrida, de acuerdo a cada combinación de parámetros definidos en el archivo .ini.
Configuración del Parámetro Individual (delay)
Modifica el archivo omnetpp.ini para incluir diferentes valores de delay:
[Config PingWithDelay]
network = Red2hosts_v2
sim-time-limit = 3600s
repeat = 1
# Aplicación Ping
*.HostA.numApps = 1
*.HostA.app[0].typename = "PingApp"
*.HostA.app[0].destAddr = "HostB"
*.HostA.app[0].startTime = 1s
*.HostA.app[0].sendInterval = uniform(1s,3s)
*.HostA.app[0].printPing = true
# Parámetro de Canal (delay)
**.delay = ${delay=1ms, 50ms, 150ms}Ejecuta la simulación y analiza cómo diferentes valores de delay afectan el rendimiento de la red, especialmente en términos de rtt.
Combinación de Parámetros (ber y delay)
Ahora, combinaremos ambos parámetros en una sola simulación:
[Config PingCombined]
network = Red2hosts_v2
sim-time-limit = 3600s
repeat = 1
# Aplicación Ping
*.HostA.numApps = 1
*.HostA.app[0].typename = "PingApp"
*.HostA.app[0].destAddr = "HostB"
*.HostA.app[0].startTime = 1s
*.HostA.app[0].sendInterval = uniform(1s,3s)
*.HostA.app[0].printPing = true
# Parámetros combinados
**.ber = ${ber=0.000001, 0.00001}
**.delay = ${delay=1ms, 5ms}OMNeT++ generará simulaciones para todas las combinaciones posibles de ber y delay.
Repeticiones de Simulación
OMNeT++ permite realizar múltiples corridas de la misma simulación para obtener resultados estadísticamente más confiables.
Instrucciones para la Configuración de Repeticiones
- Modifica cualquier configuración agregando la línea:
repeat = 5- OMNeT++ ejecutará cada combinación de parámetros 5 veces. Esto significa que si tu configuración itera sobre 5 diferentes valores de un parámetro y configuras 5 repeticiones, se ejecutarán 25 corridas (5 x 5). Si tu configuración itera sobre 2 parámetros con 5 valores cada uno y configuras 5 repeticiones, tu simulación se ejecutará 125 veces (5 x 5 x 5).
Exploración de Resultados
-
Para cada resultado, explora la generación de gráficos de tipo barra, línea e histogramas. Esto te permitirá comparar cómo la variación de parámetros impacta en las estadísticas de Número de pings perdidos, Round-trip time y % de pérdida de paquetes.
-
También puedes exportar los resultados a formatos como
CSVpara su posterior procesamiento.
Preguntas para Reflexionar
- ¿Qué diferencias observaste al variar los parámetros
berydelayde manera individual? - ¿Cómo afecta la combinación de los parámetros
berydelayal desempeño de la red? - ¿Qué ocurre al ejecutar múltiples repeticiones? ¿Qué patrones o tendencias has identificado?
- ¿Cómo podrías aplicar estas técnicas para analizar protocolos o topologías más complejas?
