Objetivo
El proposito de este laboratorio es configurar una red con 3 VLAN, una para cada departamento de la organización y 1 VLAN adicional para la administración de los equipos de red (mgmt). Para el enrutamiento Inter VLAN se tiene un switch multilayer (L2/L3) con SVI’s configuradas en cada VLAN.

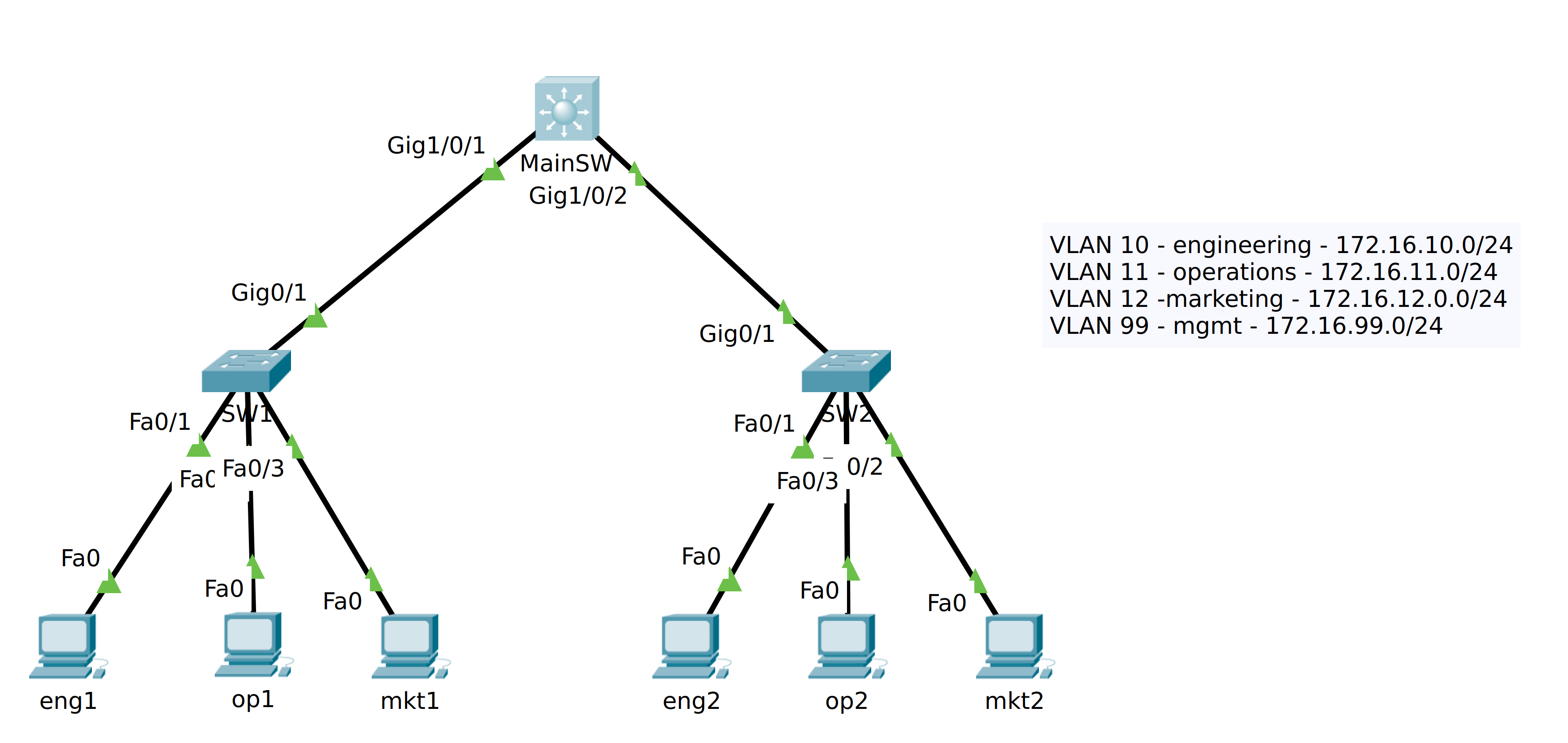

Topología de Red
Información General
Tabla de VLANs
| Vlan ID | Name | Subnet |
|---|---|---|
| 10 | engineering | 172.16.10.0/24 |
| 11 | operations | 172.16.11.0/24 |
| 12 | markeing | 172.16.11.0/24 |
| 99 | mgmt | 172.16.99.0/24 |
Asignación de puertos y direccionamiento IP
| Device | Port | Port Type | Vlan(s) | IP address |
|---|---|---|---|---|
| SW1 | Fa0/1-5 | Access | engineering | |
| SW1 | Fa0/6-10 | Access | operations | |
| SW1 | Fa0/11-15 | Access | marketing | |
| SW1 | VLAN 99 | Route | mgmt | 172.16.99.101 |
| SW1 | Gi0/1 | Trunk | ALL | |
| SW2 | Fa0/1-5 | Access | engineering | |
| SW2 | Fa0/6-10 | Access | operations | |
| SW2 | Fa0/11-15 | Access | marketing | |
| SW2 | VLAN 99 | Route | mgmt | 172.16.99.102 |
| SW2 | Gi0/1 | Trunk | ALL | |
| MainSW | Gi1/0/1 | Trunk | ALL | |
| MainSW | Gi1/0/2 | Trunk | ALL | |
| MainSW | VLAN 10 | Route | engineering | 172.16.10.1 |
| MainSW | VLAN 11 | Route | operations | 172.16.11.1 |
| MainSW | VLAN 12 | Route | marketing | 172.16.12.1 |
| MainSW | VLAN 99 | Route | mgmt | 172.16.99.1 |
| eng1 | eth | Access | engineering | 172.16.10.100 |
| eng2 | eth | Access | engineering | 172.16.10.101 |
| op1 | eth | Access | operations | 172.16.11.100 |
| op2 | eth | Access | operations | 172.16.11.101 |
| mkt1 | eth | Access | marketing | 172.16.12.100 |
| mkt2 | eth | Access | marketing | 172.16.12.101 |
Instrucciones
Parte 1: Parametros iniciales (opcional)
- En todos los dispositivos, configure el nombre de host,
- Configure un mensaje del dia que contenga la palabra
advertencia - Proteja el acceso a consola con el password
cisco - Proteja el acceso a EXE privilegiado con
class - Encripte las contraseñas en el archivo de configuración
Parte 2: Acceso por SSH
- Configure un nombre de dominio
mylab.com - Genere un par de llaves RSA con 1024 bits para habilitar SSH.
- Cree un usuario
admincon contraseña seguraletmeiny el máximo privilegio - Habilite el acceso por SSH en todas las terminales virtuales disponibles, asegurese de utilizar la base de datos local para la autenticación de usuarios.
- Asegurese de estar utilizndo la version 2 del protocolo
Parte 3: VLANs y puertos de switch
Configure las VLANs en SW1, SW2 y MainSW de acuerdo a la información proporcionada en tabla de vlans
Configure los puertos de acceso en SW1 y SW2 según la información proporcionada en la tabla de asignación de puertos
Configure los enlaces troncales en SW1, SW2 y MainSW de forma estática, de acuerdo con la tabla de asignación de puertos . Unicamente debe permitir el tráfico de las vlans utilizadas en el ejercicio y rechazar cualquier trafico que pertenezca a otra VLAN.
Habilite las interfaces de administración en SW1 y SW2 y asigne las direcciónes IP, de acuerdo con la información proporcionada .
Configure lo necesario para que el switch puede ser alcanzado desde redes externas
Parte 4: Enrutamiento inter vlan
- Habilite el enrutamiento inter-vlan en MainSW mediante la configuración de las SVIs correspondientes, según lo indicado en la tabla , no olvide habilitar en enrutamiento IPv4 en el router multicapa.
Parte 5: Direcciones de los hosts
- Asigne las direcciones IP a las PC’s de acuerdo a la información proporcionada
Parte 6: Pruebas
- Si realizó toda la configuración correctamente, debe de poder hacer ping desde cualquier computadora a los demas host, incluyendo las SVI de los switches y las interfaces del router.
- Debe poder acceder por SSH a los switches y al router desde cualquier computadora.
Intenta realizar el laboratorio por tu cuenta, si tiene alguna duda, puede consultar la solución aqui
Espero este laboratorio sea de ayuda en tu preparación para la certificación de CCNA o para aprender de redes en general. Si crees que puede ayudar a otros, por favor compártelo.
Si encuentras algún error o punto de mejora, por favor deja tus comentarios.
Saludos,
Carlos R.
