En este artículo encontraras la solución paso a paso para configurar enrutamiento inter-vlan en routers Cisco multicapa, mediante interfaces tipo SVI. Para ver las instrucciones de este laboratorio, ve primero aquí
.
Solución paso a paso#
Parte 1: Parámetros iniciales (opcional)#
SW1#
1
2
3
4
5
6
7
8
9
10
11
12
13
14
| Switch>
Switch>enable
Switch#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#hostname SW1
SW1(config)#banner motd "advertencia, prohibido acceso no autorizado"
SW1(config)#line console 0
SW1(config-line)#password cisco
SW1(config-line)#login
SW1(config-line)#exit
SW1(config)#enable secret class
SW1(config)#service password-encryption
SW1(config)#exit
SW1#
|
SW2#
1
2
3
4
5
6
7
8
9
10
11
12
13
14
| Switch>
Switch>enable
Switch#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#hostname SW2
SW2(config)#banner motd "advertencia, prohibido el acceso no autorizado"
SW2(config)#line console 0
SW2(config-line)#password cisco
SW2(config-line)#login
SW2(config-line)#exit
SW2(config)#enable secret class
SW2(config)#service password-encryption
SW2(config)#exit
SW2#
|
MainSW#
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Switch>
Switch>enable
Switch#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#hostname MainSW
MainSW(config)#banner motd "advertencia, prohibido acceso no autorizado"
MainSW(config)#line console 0
MainSW(config-line)#password cisco
MainSW(config-line)#login
MainSW(config-line)#exit
MainSW(config)#enable secret class
MainSW(config)#service password-encryption
MainSW(config)#
MainSW(config)#exit
MainSW#
|
Parte 2: Acceso por SSH#
SW1, SW2 y MainSW#
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| MainSW#
MainSW#configure terminal
MainSW(config)#ip domain-name mylab.com
MainSW(config)#crypto key generate rsa
The name for the keys will be: MainSW.mylab.com
Choose the size of the key modulus in the range of 360 to 2048 for your
General Purpose Keys. Choosing a key modulus greater than 512 may take
a few minutes.
How many bits in the modulus [512]: 1024
% Generating 1024 bit RSA keys, keys will be non-exportable...[OK]
MainSW(config)#username admin secret letmein
MainSW(config)#username admin privilege 15
MainSW(config)#line vty 0 15
MainSW(config-line)#transport input ssh
MainSW(config-line)#login local
MainSW(config-line)#exit
MainSW(config)#ip ssh version 2
MainSW(config)#
MainSW(config)#exit
MainSW#
|
Parte 3: VLANs y puertos de switch#
- Configure las VLANs en SW1, SW2 y MainSW de acuerdo a la información proporcionada en la Tabla de VLANs
en las instrucciones
del laboratorio.
SW1, SW2 y MainSW#
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| MainSW#
MainSW#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
MainSW(config)#vlan 10
MainSW(config-vlan)#name engineering
MainSW(config-vlan)#exit
MainSW(config)#vlan 11
MainSW(config-vlan)#name operations
MainSW(config-vlan)#exit
MainSW(config)#vlan 12
MainSW(config-vlan)#name marketing
MainSW(config-vlan)#exit
MainSW(config)#vlan 99
MainSW(config-vlan)#name mgmt
MainSW(config-vlan)#exit
MainSW(config)#
|
Repetir para SW1 y SW2#
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| SW1(config)#
SW1(config)#int
SW1(config)#interface r
SW1(config)#interface range Fa0/1-5
SW1(config-if-range)#switchport mode access
SW1(config-if-range)#switchport access vlan 10
SW1(config-if-range)#exit
SW1(config)#interface range Fa0/6-10
SW1(config-if-range)#switchport mode access
SW1(config-if-range)#switchport access vlan 11
SW1(config-if-range)#exit
SW1(config)#interface range Fa0/11-15
SW1(config-if-range)#switchport mode access
SW1(config-if-range)#switchport access vlan 12
SW1(config-if-range)#exit
SW1(config)#
|
Unicamente debe permitir el tráfico de las vlans utilizadas en el ejercicio y rechazar cualquier trafico que pertenezca a otra VLAN.
SW1 y SW2#
1
2
3
4
5
6
| SW1(config)#
SW1(config)#interface G0/1
SW1(config-if)#switchport mode trunk
SW1(config-if)#switchport trunk allowed vlan 10,11,12,99
SW1(config-if)#exit
SW1(config)#
|
MainSW#
1
2
3
4
5
6
| MainSW(config)#
MainSW(config)#interface range G1/0/1-2
MainSW(config-if-range)#switchport mode trunk
MainSW(config-if-range)#switchport trunk allowed vlan 10,11,12,99
MainSW(config-if-range)#exit
MainSW(config)#
|
- Habilite las interfaces de administración en SW1 y SW2 y asigne las direcciónes IP, de acuerdo con la información proporcionada
- Configure lo necesario para que el switch puede ser alcanzado desde redes externas
SW1#
1
2
3
4
5
6
| SW1(config)#
SW1(config)#interface vlan 99
SW1(config-if)#ip address 172.16.99.101 255.255.255.0
SW1(config-if)#exit
SW1(config)#ip default-gateway 172.16.99.1
SW1(config)#
|
SW2#
1
2
3
4
5
6
| SW2(config)#
SW2(config)#interface vlan 99
SW2(config-if)#ip address 172.16.99.102 255.255.255.0
SW2(config-if)#exit
SW2(config)#ip default-gateway 172.16.99.1
SW2(config)#
|
Parte 4: Enrutamiento inter vlan#
- Habilite el enrutamiento inter-vlan en MainSW mediante la configuración de las SVIs correspondientes, según lo indicado en la tabla proporcionada
, no olvide habilitar en enrutamiento IPv4 en el router multicapa.
MainSW#
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| MainSW(config)#
MainSW(config)#interface vlan 10
MainSW(config-if)#ip address 172.16.10.1 255.255.255.0
MainSW(config-if)#exit
MainSW(config)#interface vlan 11
MainSW(config-if)#ip address 172.16.11.1 255.255.255.0
MainSW(config-if)#exit
MainSW(config)#interface vlan 12
MainSW(config-if)#ip address 172.16.12.1 255.255.255.0
MainSW(config-if)#exit
MainSW(config)#interface vlan 99
MainSW(config-if)#ip address 172.16.99.1 255.255.255.0
MainSW(config-if)#exit
MainSW(config)#
MainSW(config)#ip routing
MainSW(config)#
MainSW(config)#exit
MainSW#
|
Parte 5: Direcciones de los hosts#
- Asigne las direcciones IP a las PC’s de acuerdo a la información proporcionada
.

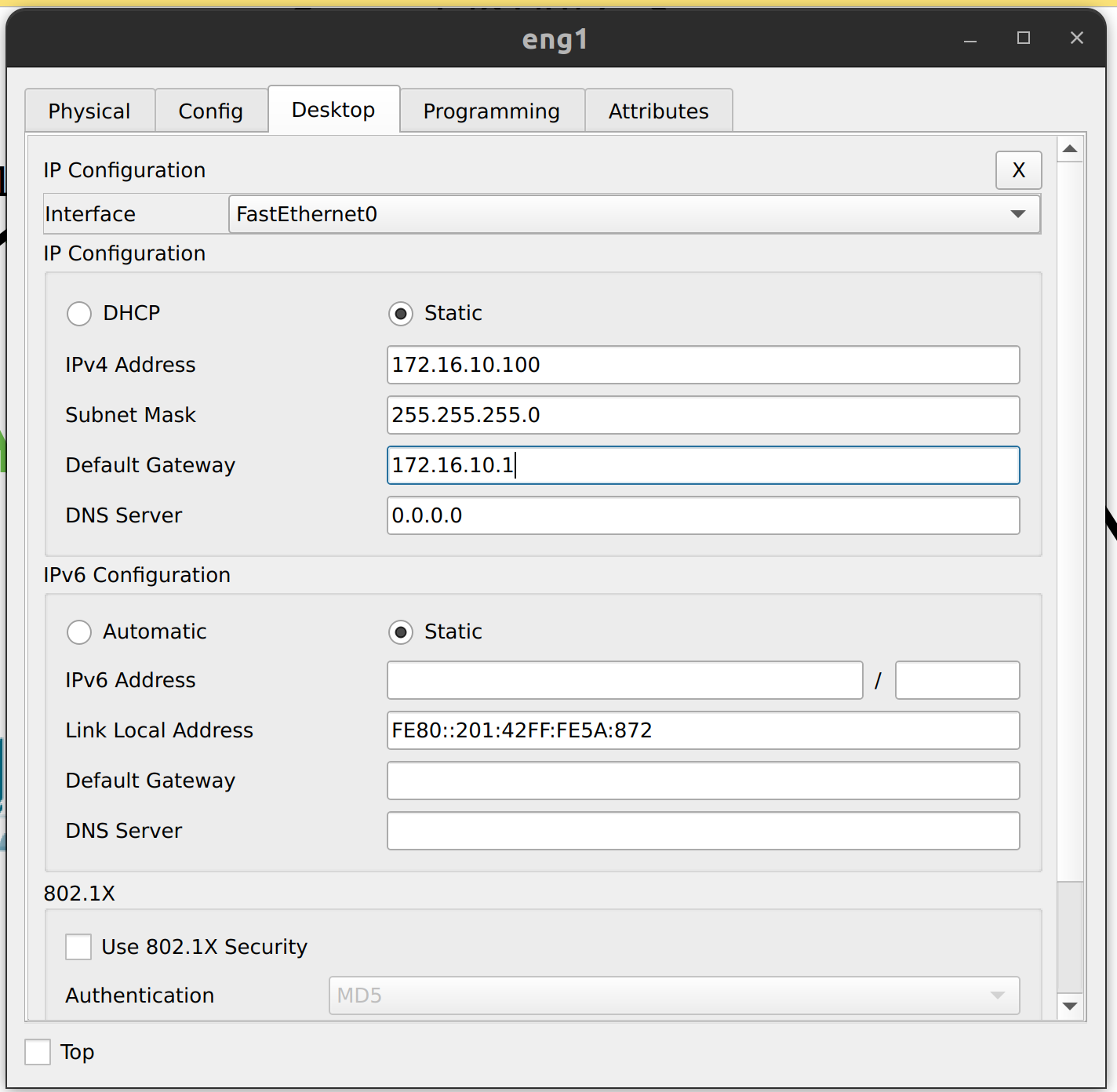

Ejemplo: PC eng1#
Ejemplo: PC mkt2#
Parte 6: Pruebas#
- Si realizó toda la configuración correctamente, debe de poder hacer ping desde cualquier computadora a los demas host, incluyendo las SVI de los switches y las interfaces del router.
- Debe poder acceder por SSH a los switches y al router desde cualquier computadora.
Prueba de ping#

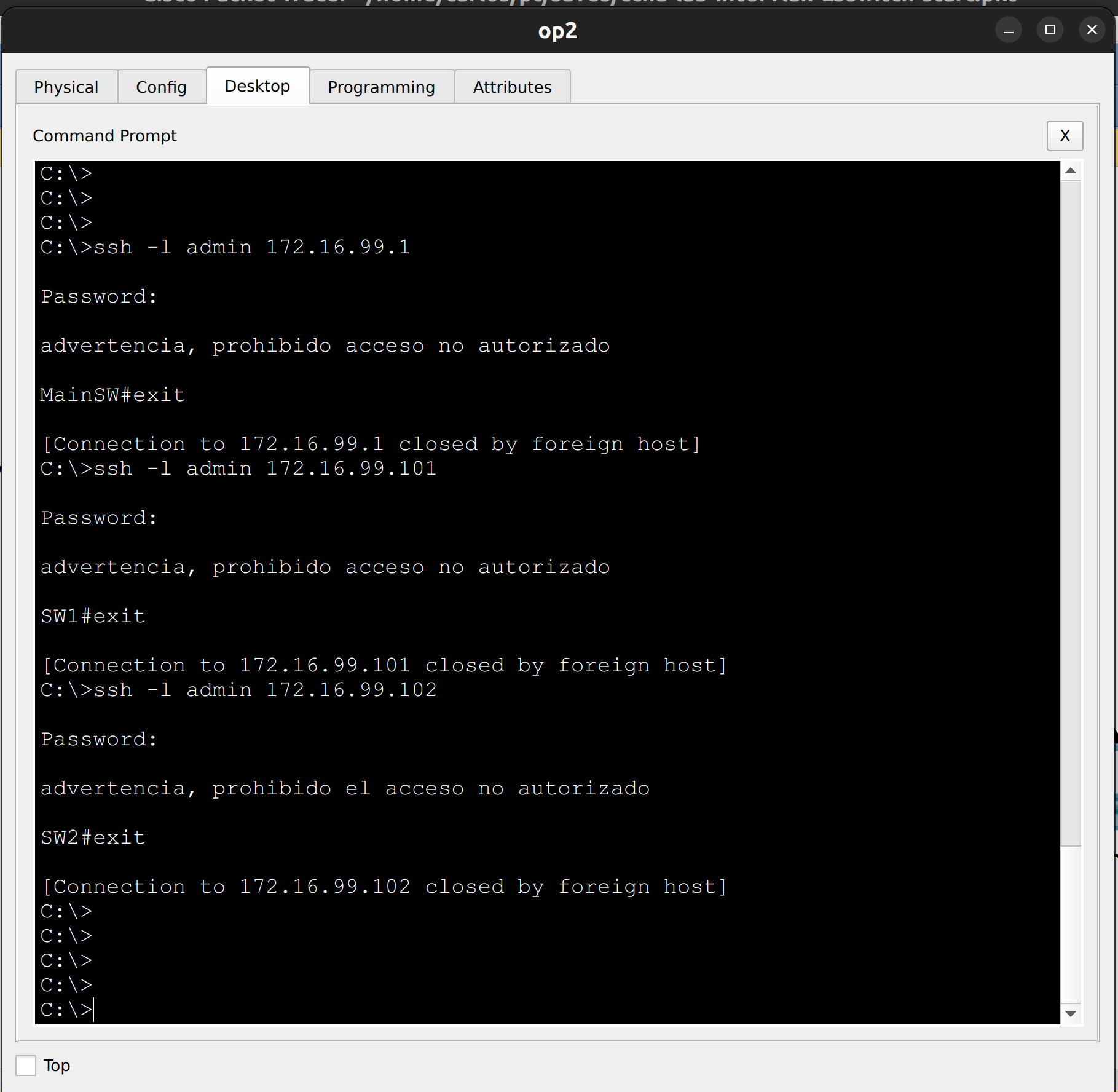

Prueba de SSH#
Intenta realizar el laboratorio por tu cuenta, si tienes dudas puedes consultar el archivo de Packet Tracer con toda la configuración aquí
Espero este laboratorio sea de ayuda en tu preparación para la certificación de CCNA o para aprender de redes en general. Si crees que puede ayudar a otros, por favor compártelo.
Si encuentras algún error o punto de mejora, por favor deja tus comentarios.
Saludos,
Carlos R.
