Introducción

En redes empresariales modernas, la convergencia de datos y voz sobre la misma infraestructura es esencial para reducir costos y simplificar la administración. Este laboratorio te enseña a construir una red completa que integra múltiples tecnologías fundamentales: segmentación con VLANs para separar tráfico de datos, voz e IoT; enrutamiento Inter-VLAN para comunicación entre segmentos; HSRP para redundancia de gateway; DHCP centralizado para automatizar la asignación de IPs; y conectividad a Internet mediante OSPF y NAT.

Configurarás dos routers core en alta disponibilidad, switches de acceso con VLANs de voz para telefonía IP, un servidor DHCP dedicado, y enlaces redundantes usando Etherchannel. Este escenario refleja arquitecturas reales donde la disponibilidad, escalabilidad y separación del tráfico son requisitos críticos.

Al completar este laboratorio, dominarás cómo estas tecnologías trabajan juntas para crear una infraestructura de red empresarial robusta, escalable y lista para producción.

Última actualización: 29/agosto/2024

Tabla de Contenidos

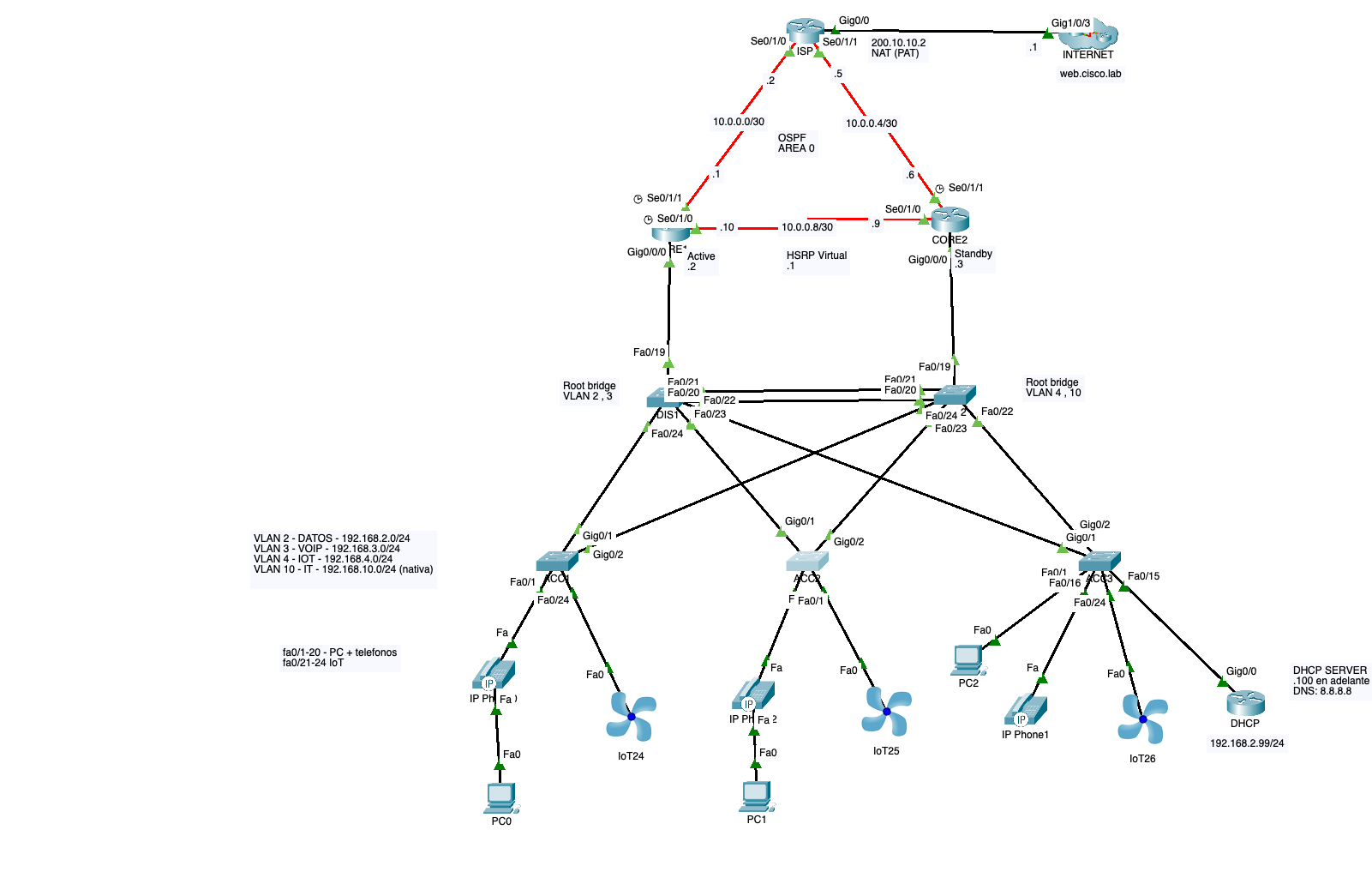

Topología de Red

07-CCNALab-Topologia

Archivo Packet Tracer

Laboratorio en Packet Tracer con la configuración final .

Configuración Paso a Paso

Parámetros Básicos

En todos los dispostivos de red:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19

hostname ISP
ip domain-name edutek.edu
enable secret cisco
no ip domain-lookup
service password-encryption
line console 0
password cisco
login
logging synchronous
exit
crypto key generate rsa
1024
ip ssh version 2
username admin secret cisco
username admin privilege 15
line vty 0 15
login local
transport input ssh
exit

Creación de VLANs

En TODOS los switches:

1
2
3
4
5
6
7
8
9

vlan 2
name datos
vlan 3
name voip
vlan 4
name iot
vlan 10
name it
exit

Puertos de Acceso

En los switches de ACCESO:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

interface range fa0/1-20
description pc_telefono
switchport mode access
switchport access vlan 2
switchport voice vlan 3
interface range fa0/21-24
description iot
switchport mode access
switchport access vlan 4
exit

En los switches de ACCESO:

1
2
3
4
5
6

interface range gi0/1-2
description uplink
switchport mode trunk
switchport trunk allowed vlan 2,3,4,10
switchport trunk native vlan 10
exit

Trunks en los Switches de Distribución

En los switches de distribución:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16

interface range fa0/19-24
switchport mode trunk
switchport trunk allowed vlan 2,3,4,10
switchport trunk native vlan 10
exit
interface range fa0/20-21
description etherchannel
shutdown
channel-group 1 mode active
interface po1
switchport mode trunk
switchport trunk allowed vlan 2,3,4,10
switchport trunk native vlan 10
interface range fa0/20-21
no shutdown
exit

Intervlan Routing y HSRP

CORE1

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35

interface gi0/0/0.2
encapsulation dot1q 2
ip address 192.168.2.2 255.255.255.0
standby 2 ip 192.168.2.1
standby 2 priority 200
standby 2 preempt
exit

interface gi0/0/0.3
encapsulation dot1q 3
ip address 192.168.3.2 255.255.255.0
standby 3 ip 192.168.3.1
standby 3 priority 200
standby 3 preempt
exit

interface gi0/0/0.4
encapsulation dot1q 4
ip address 192.168.4.2 255.255.255.0
standby 4 ip 192.168.4.1
standby 4 priority 200
standby 4 preempt
exit

interface gi0/0/0.10
encapsulation dot1q 10 native
ip address 192.168.10.2 255.255.255.0
standby 10 ip 192.168.10.1
standby 10 priority 200
standby 10 preempt
exit

interface gi0/0/0
no shutdown
exit

CORE2

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

interface gi0/0/0.2
encapsulation dot1q 2
ip address 192.168.2.3 255.255.255.0
standby 2 ip 192.168.2.1
exit

interface gi0/0/0.3
encapsulation dot1q 3
ip address 192.168.3.3 255.255.255.0
standby 3 ip 192.168.3.1
exit

interface gi0/0/0.4
encapsulation dot1q 4
ip address 192.168.4.3 255.255.255.0
standby 4 ip 192.168.4.1
exit

interface gi0/0/0.10
encapsulation dot1q 10 native
ip address 192.168.10.3 255.255.255.0
standby 10 ip 192.168.10.1
exit

interface gi0/0/0
no shutdown
exit
Note

Ejemplo de configuracion de HSRP con SVIs (Switches L3):

CORE1:

1
2
3
4
5
6
7

interface vlan 2
ip address 192.168.2.2 255.255.255.0
standby 2 ip 192.168.2.1
standby 10 priority 200
standby 10 preempt
no shutdown
exit

CORE2:

1
2
3
4
5
6
7

interface vlan 2
ip address 192.168.2.3 255.255.255.0
standby 2 ip 192.168.2.1
standby 10 priority 200
standby 10 preempt
no shutdown
exit

Servidor DHCP (Router)

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36

hostname DHCP
interface gi0/0
ip address 192.168.2.99 255.255.255.0
no shutdown
exit
ip route 0.0.0.0 0.0.0.0 192.168.2.1

ip dhcp excluded-address 192.168.2.1 192.168.2.99
ip dhcp excluded-address 192.168.3.1 192.168.3.99
ip dhcp excluded-address 192.168.4.1 192.168.4.99
ip dhcp excluded-address 192.168.10.1 192.168.10.99

ip dhcp pool datos
network 192.168.2.0 255.255.255.0
default-router 192.168.2.1
dns-server 8.8.8.8
domain-name edutek.edu

ip dhcp pool voip
network 192.168.3.0 255.255.255.0
default-router 192.168.3.1
dns-server 8.8.8.8
domain-name edutek.edu

ip dhcp pool iot
network 192.168.4.0 255.255.255.0
default-router 192.168.4.1
dns-server 8.8.8.8
domain-name edutek.edu

ip dhcp pool it
network 192.168.10.0 255.255.255.0
default-router 192.168.10.1
dns-server 8.8.8.8
domain-name edutek.edu
exit

DHCP Relay (Helper Address) - Ambos Core

1
2
3
4
5
6
7

interface gi0/0/0.3
ip helper-address 192.168.2.99
interface gi0/0/0.4
ip helper-address 192.168.2.99
interface gi0/0/0.10
ip helper-address 192.168.2.99
exit

Enlaces WAN y OSPF

En CORE1

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

interface Se0/1/0
description to CORE2
ip address 10.0.0.10 255.255.255.252
no shutdown
interface Se0/1/1
description to ISP
ip address 10.0.0.1 255.255.255.252
no shutdown
exit

router ospf 1
router-id 1.1.1.1
passive-interface GigabitEthernet0/0/0.2
passive-interface GigabitEthernet0/0/0.3
passive-interface GigabitEthernet0/0/0.4
passive-interface GigabitEthernet0/0/0.10
network 10.0.0.0 0.0.0.3 area 0
network 10.0.0.8 0.0.0.3 area 0
network 192.168.2.0 0.0.0.255 area 0
network 192.168.3.0 0.0.0.255 area 0
network 192.168.4.0 0.0.0.255 area 0
network 192.168.10.0 0.0.0.255 area 0
exit

En CORE2

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

interface Se0/1/0
description to CORE1
ip address 10.0.0.9 255.255.255.252
no shutdown
interface Se0/1/1
description to ISP
ip address 10.0.0.6 255.255.255.252
no shutdown
exit

router ospf 1
router-id 2.2.2.2
passive-interface GigabitEthernet0/0/0.2
passive-interface GigabitEthernet0/0/0.3
passive-interface GigabitEthernet0/0/0.4
passive-interface GigabitEthernet0/0/0.10
network 10.0.0.4 0.0.0.3 area 0
network 10.0.0.8 0.0.0.3 area 0
network 192.168.2.0 0.0.0.255 area 0
network 192.168.3.0 0.0.0.255 area 0
network 192.168.4.0 0.0.0.255 area 0
network 192.168.10.0 0.0.0.255 area 0
exit

En ISP

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

interface Se0/1/0
description to CORE1
ip address 10.0.0.2 255.255.255.252
no shutdown
interface Se0/1/1
description to CORE2
ip address 10.0.0.5 255.255.255.252
no shutdown
exit
interface G0/0
description INTERNET
ip address 200.10.10.2 255.255.255.252
no shutdown
exit

ip route 0.0.0.0 0.0.0.0 200.10.10.1

router ospf 1
router-id 3.3.3.3
network 10.0.0.4 0.0.0.3 area 0
network 10.0.0.0 0.0.0.3 area 0
default-information originate
exit

Configuración de NAT con Sobrecarga (PAT) con la IP de Interfaz

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12

access-list 1 permit 192.168.2.0 0.0.0.255
access-list 1 permit 192.168.3.0 0.0.0.255
access-list 1 permit 192.168.4.0 0.0.0.255
access-list 1 permit 192.168.10.0 0.0.0.255
ip nat inside source list 1 interface GigabitEthernet0/0 overload
interface GigabitEthernet0/0
ip nat outside
interface Serial0/1/0
ip nat inside
interface Serial0/1/1
ip nat inside
exit

Pruebas

  • Debe existir conectividad entre PCs, Teléfono y dispositivo IoT.
  • PCs, Teléfonos e IoT deben obtener IP por DHCP según el segmento de red que le corresponde.
  • Las PCs deben poder alcanzar por el explorador http://web.cisco.lab

Conclusión

Este laboratorio demuestra cómo construir una red empresarial completa que integra múltiples tecnologías críticas en un solo entorno funcional. Has configurado exitosamente:

  • Segmentación de red con VLANs separadas para datos, voz, IoT y administración
  • Enrutamiento Inter-VLAN usando sub-interfaces para comunicación entre segmentos
  • Alta disponibilidad mediante HSRP en los routers core, eliminando puntos únicos de fallo
  • Automatización con servidor DHCP centralizado y DHCP relay para todas las VLANs
  • Telefonía IP con VLANs de voz dedicadas para calidad de servicio
  • Redundancia de enlaces usando Etherchannel entre switches de distribución
  • Enrutamiento dinámico con OSPF para propagación de rutas
  • Conectividad a Internet con NAT/PAT para traducción de direcciones

La clave de este laboratorio es entender cómo estas tecnologías interactúan: HSRP proporciona la IP virtual que usa DHCP como default gateway, DHCP relay permite centralizar el servidor DHCP, las VLANs de voz garantizan calidad para telefonía, y OSPF con NAT habilitan salida a Internet. Esta arquitectura de dos capas (acceso y distribución/core) es común en redes empresariales medianas.

Dominar esta configuración te prepara para implementar redes reales donde la convergencia de servicios, redundancia y escalabilidad son fundamentales. Practica provocando fallos (apagar CORE1, desconectar enlaces) para observar cómo HSRP y OSPF mantienen la conectividad automáticamente.

¡Felicitaciones por completar este laboratorio de integración! Continúa practicando y experimentando con diferentes escenarios para consolidar tu conocimiento.
