Introducción

Las redes inalámbricas empresariales requieren mucho más que simplemente conectar un access point. Necesitas segmentación de usuarios, autenticación segura, gestión centralizada y asignación automática de direcciones IP. Este laboratorio te enseña a construir una infraestructura WiFi profesional que cumple con estos requisitos.

Configurarás un Wireless LAN Controller (WLC) para gestionar múltiples access points, crear dos redes WiFi separadas (una para empleados y otra para invitados), implementarás autenticación segura con servidor RADIUS usando WPA2-Enterprise, y automatizarás la asignación de IPs con un servidor DHCP centralizado. Las VLANs separarán el tráfico, y el Inter-VLAN routing permitirá la comunicación controlada entre segmentos.

Esta arquitectura es estándar en empresas, universidades y organizaciones que necesitan WiFi seguro y escalable. Dominar estos conceptos te prepara para implementar y administrar redes inalámbricas en entornos reales.

Tabla de Contenidos

Topología

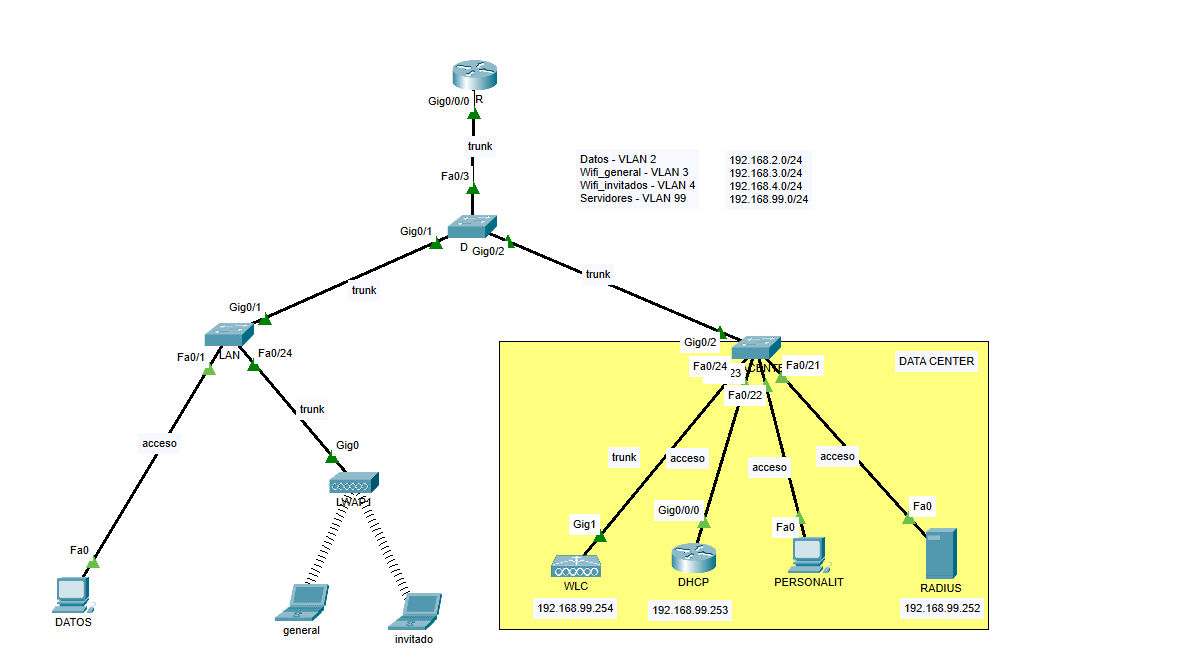

Topologia

Archivo Packet Tracer

Configuración final

Parámetros de Configuración

VLANs y Subnets

NombreVlan IDSubnet
DatosVLAN 2192.168.2.0/24
Wifi_generalVLAN 3192.168.3.0/24
Wifi_invitadosVLAN 4192.168.4.0/24
ServidoresVLAN 99192.168.4.0/24
  • Utilizar VLAN 99 para management y como vlan nativa
  • Inter-vlan routing:
    • Aplicar Routing-on-stick
    • Como default gateway dejar la primera IP de cada subnet
  • Servidor DHCP
    • Utilizar un Router como servidor DHCP
    • Entregar direcciones desde la 100 hasta la 119, para cada subnet
  • Wireless LAN Controller
    • Crear una Wifi general y una Wifi Invitados y asignar segun la VLAN correspondiente
  • Servidor Radius
    • secret: Cisco123
  • Crear 2 usuarios
    • User: user1 / contraseña: 12345
    • User: user2 / contraseña: 12345

Procedimiento Paso a Paso

1. Definición de VLANs

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

DIST(config)#vlan 2
DIST(config-vlan)#name Datos
DIST(config-vlan)#vlan 3
DIST(config-vlan)#name Wifi_general
DIST(config-vlan)#vlan 4
DIST(config-vlan)#name Wifi_invitados
DIST(config-vlan)#vlan 99
DIST(config-vlan)#name Servidores
DIST(config-vlan)#exit
DIST(config)#

2. Puertos Troncales

1
2
3
4
5

DIST(config)#interface range Gi0/1-2,Fa0/3
DIST(config-if-range)#switchport mode trunk
DIST(config-if-range)#switchport trunk allowed vlan 2,3,4,99
DIST(config-if-range)#switchport trunk native vlan 99
DIST(config-if-range)#exit

1
2
3
4
5
6

LAN(config)#
LAN(config)#interface range gi0/1,f0/24
LAN(config-if-range)#switchport mode trunk
LAN(config-if-range)#switchport trunk allowed vlan 2,3,4,99
LAN(config-if-range)#switchport trunk native vlan 99
LAN(config-if-range)#exit

1
2
3
4

DATACENTER(config)#interface range gi0/2,f0/24
DATACENTER(config-if-range)#switchport mode trunk
DATACENTER(config-if-range)#switchport trunk allowed vlan 2,3,4,99
DATACENTER(config-if-range)#exit

3. Puertos de Acceso

1
2
3
4
5

LAN(config)#interface fa0/1
LAN(config-if)#switchport mode access
LAN(config-if)#switchport acces vlan 2
LAN(config-if)#exit
LAN(config)#

1
2
3
4

DATACENTER(config)#interface range f0/21-23
DATACENTER(config-if-range)#switchport mode access
DATACENTER(config-if-range)#switchport access vlan 99
DATACENTER(config-if-range)#exit

4. Enrutamiento Inter-VLAN (Incluido el DHCP Relay)

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31

IVR(config)#interface gi0/0/0.2
IVR(config-subif)#encapsulation dot1q 2
IVR(config-subif)#ip address 192.168.2.1 255.255.255.0
IVR(config-subif)#ip helper-address 192.168.99.253
IVR(config-subif)#exit
IVR(config)#

IVR(config)#interface gi0/0/0.3
IVR(config-subif)#encapsulation dot1q 3
IVR(config-subif)#ip address 192.168.3.1 255.255.255.0
IVR(config-subif)#ip helper-address 192.168.99.253
IVR(config-subif)#exit
IVR(config)#

IVR(config)#interface gi0/0/0.4
IVR(config-subif)#encapsulation dot1q 4
IVR(config-subif)#ip address 192.168.4.1 255.255.255.0
IVR(config-subif)#ip helper-address 192.168.99.253
IVR(config-subif)#exit
IVR(config)#

IVR(config)#interface gi0/0/0.99
IVR(config-subif)#encapsulation dot1q 99 native
IVR(config-subif)#ip address 192.168.99.1 255.255.255.0
IVR(config-subif)#exit
IVR(config)#

IVR(config)#interface gi0/0/0
IVR(config-if)#no shutdown
IVR(config-if)#exit
IVR(config-if)#

5. DHCP Server

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30

DHCP(config)#interface gi0/0/0
DHCP(config-if)#ip address 192.168.99.253 255.255.255.0
DHCP(config-if)#no shutdown
DHCP(config-if)#exit
DHCP(config)#ip route 0.0.0.0 0.0.0.0 192.168.99.1
DHCP(config)#ip dhcp excluded-address 192.168.2.1 192.168.2.99
DHCP(config)#ip dhcp excluded-address 192.168.2.120 192.168.2.254
DHCP(config)#ip dhcp excluded-address 192.168.3.1 192.168.3.99
DHCP(config)#ip dhcp excluded-address 192.168.3.120 192.168.3.254
DHCP(config)#ip dhcp excluded-address 192.168.4.1 192.168.4.99
DHCP(config)#ip dhcp excluded-address 192.168.4.120 192.168.4.254
DHCP(config)#ip dhcp excluded-address 192.168.99.1 192.168.99.99
DHCP(config)#ip dhcp excluded-address 192.168.99.120 192.168.99.254
DHCP(config)#ip dhcp pool datos
DHCP(dhcp-config)#network 192.168.2.0 255.255.255.0
DHCP(dhcp-config)#default-router 192.168.2.1
DHCP(dhcp-config)#dns-server 8.8.8.8
DHCP(dhcp-config)#ip dhcp pool wifi_general
DHCP(dhcp-config)#network 192.168.3.0 255.255.255.0
DHCP(dhcp-config)#default-router 192.168.3.1
DHCP(dhcp-config)#dns-server 8.8.8.8
DHCP(dhcp-config)#ip dhcp pool wifi_invitados
DHCP(dhcp-config)#network 192.168.4.0 255.255.255.0
DHCP(dhcp-config)#default-router 192.168.4.1
DHCP(dhcp-config)#dns-server 8.8.8.8
DHCP(dhcp-config)#ip dhcp pool servidores
DHCP(dhcp-config)#network 192.168.99.0 255.255.255.0
DHCP(dhcp-config)#default-router 192.168.99.1
DHCP(dhcp-config)#dns-server 8.8.8.8
DHCP(dhcp-config)#

6. Configuración de WLC y Redes WiFi

6.1 Interfaces

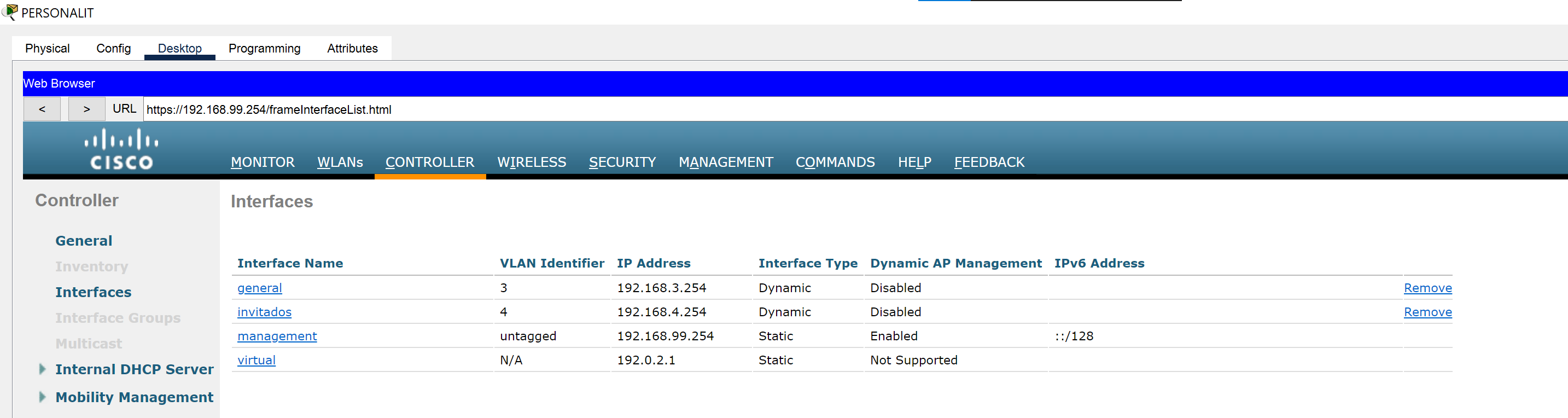

Controller > Interfaces wlan all interfaces

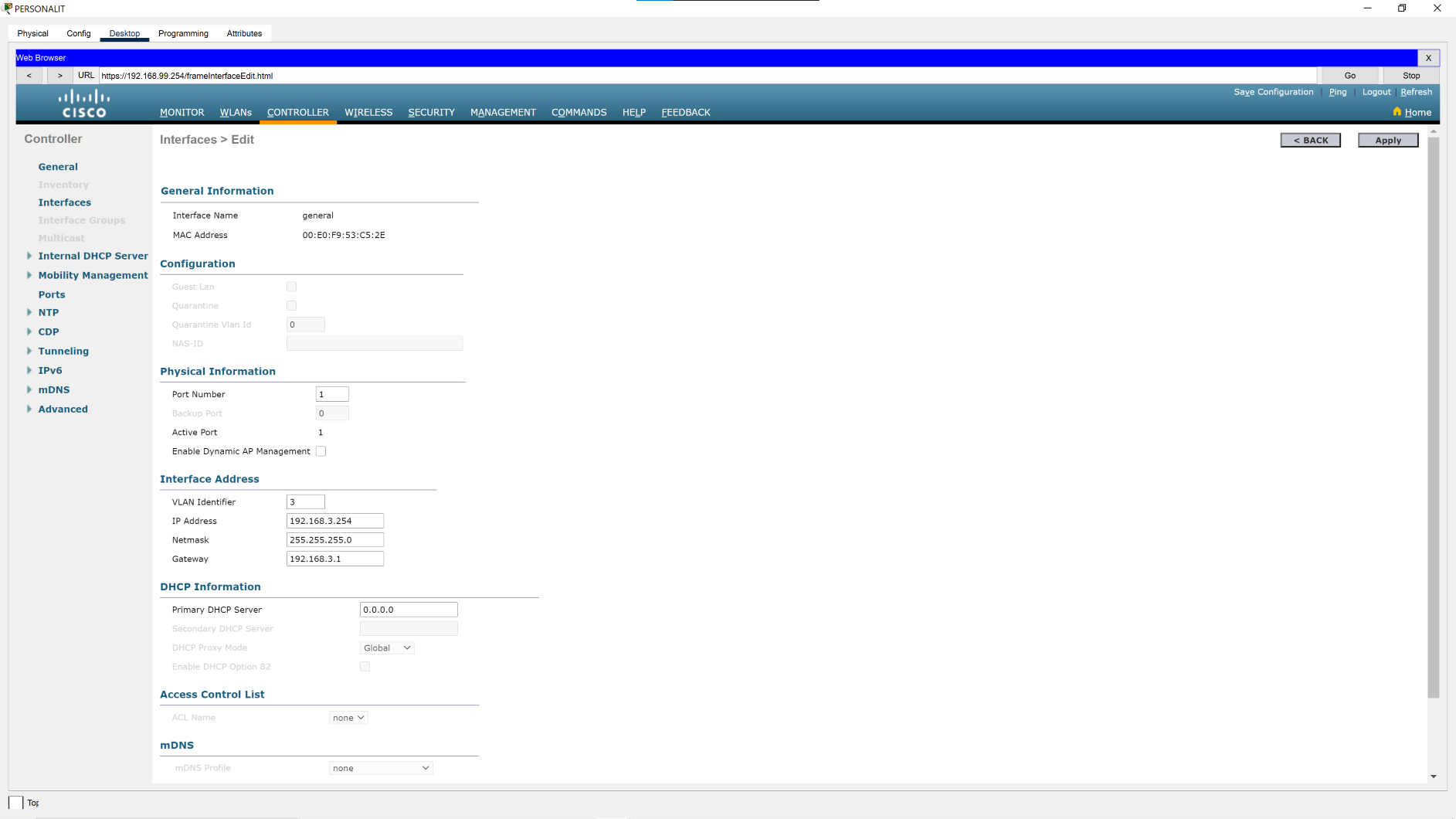

Interfaz para wlan “general” - Vlan 3 Controller > Interfacez > general wlan interface general

Interfaz para wlan “invitados” - Vlan 4 Controller > Interfacez > invitados wlan interface invitados

6.2 Configuración de Servidor RADIUS (AAA) en la WLC

wlan radius server

wlan radius server summary

6.3 Configuración de las Redes WLAN

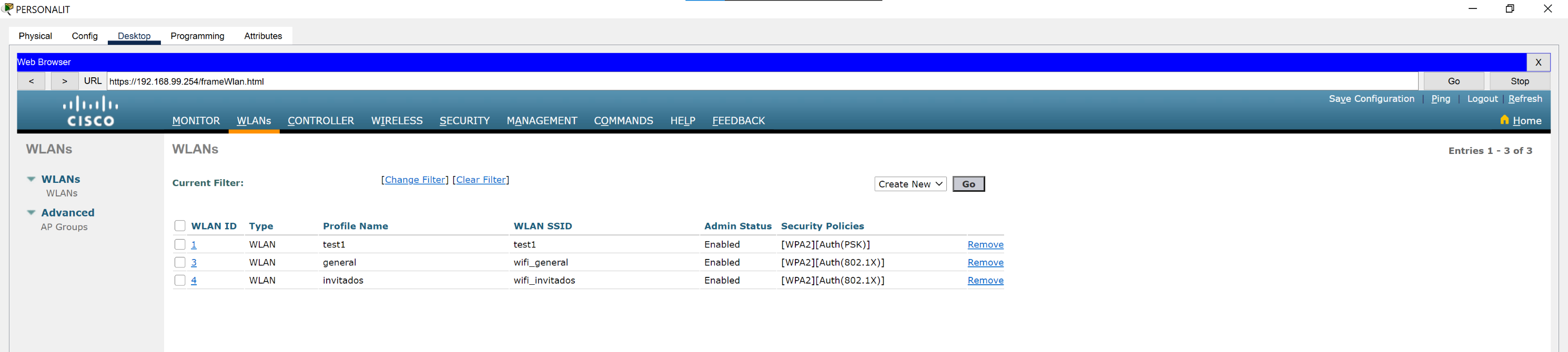

WLANs picture 24

WLAN General

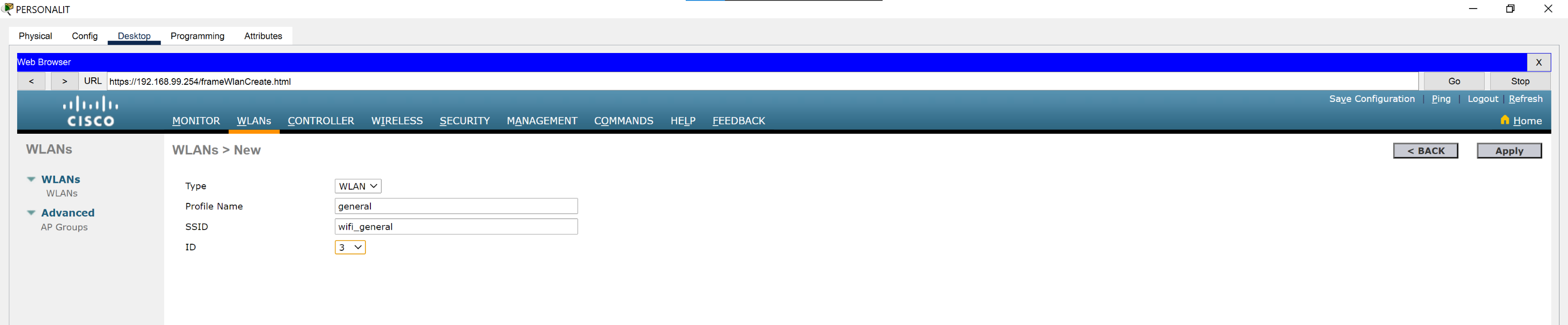

WLANs > Create New > Go wlan general new

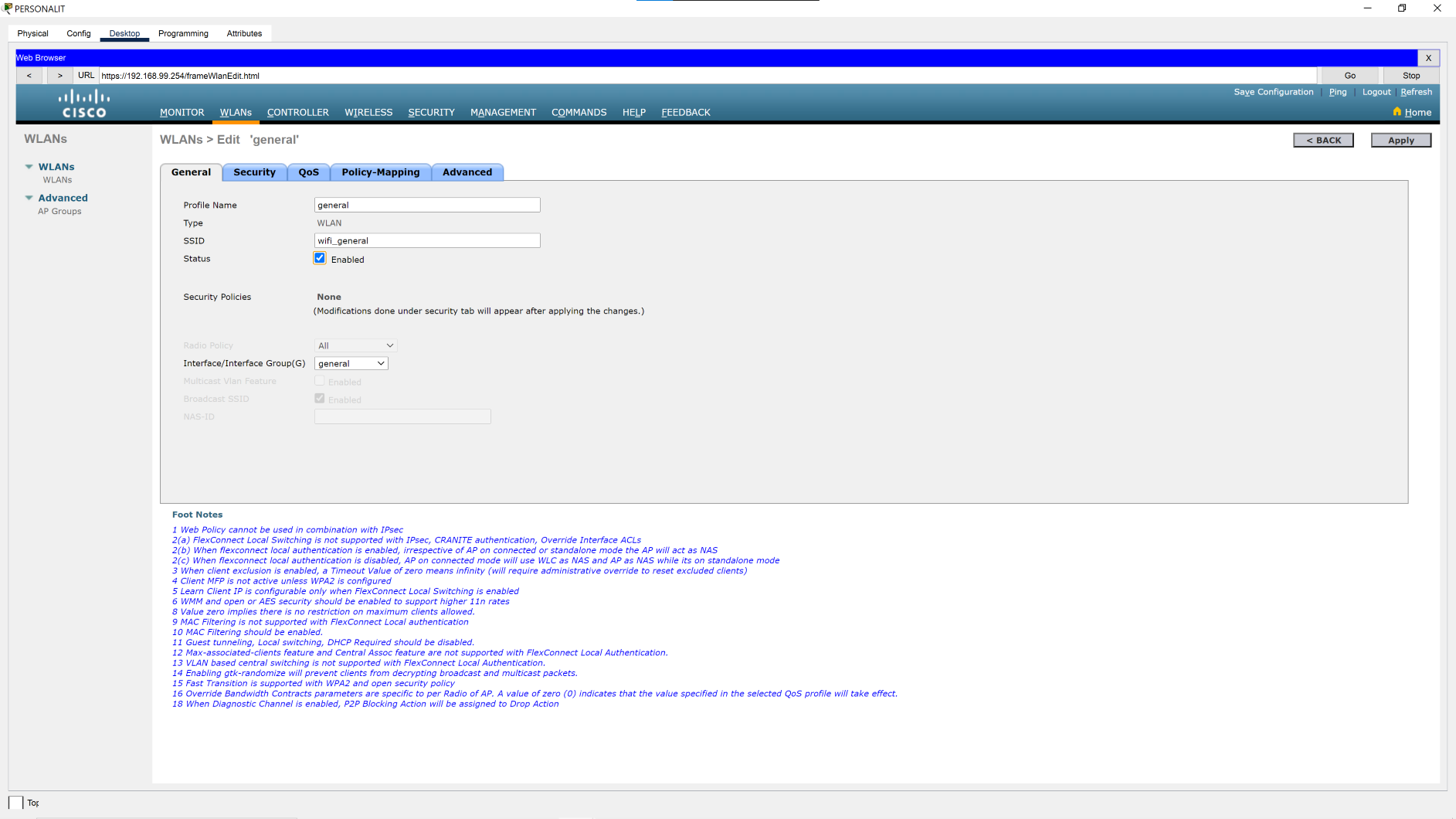

WLANs > wifi_general > General picture 18

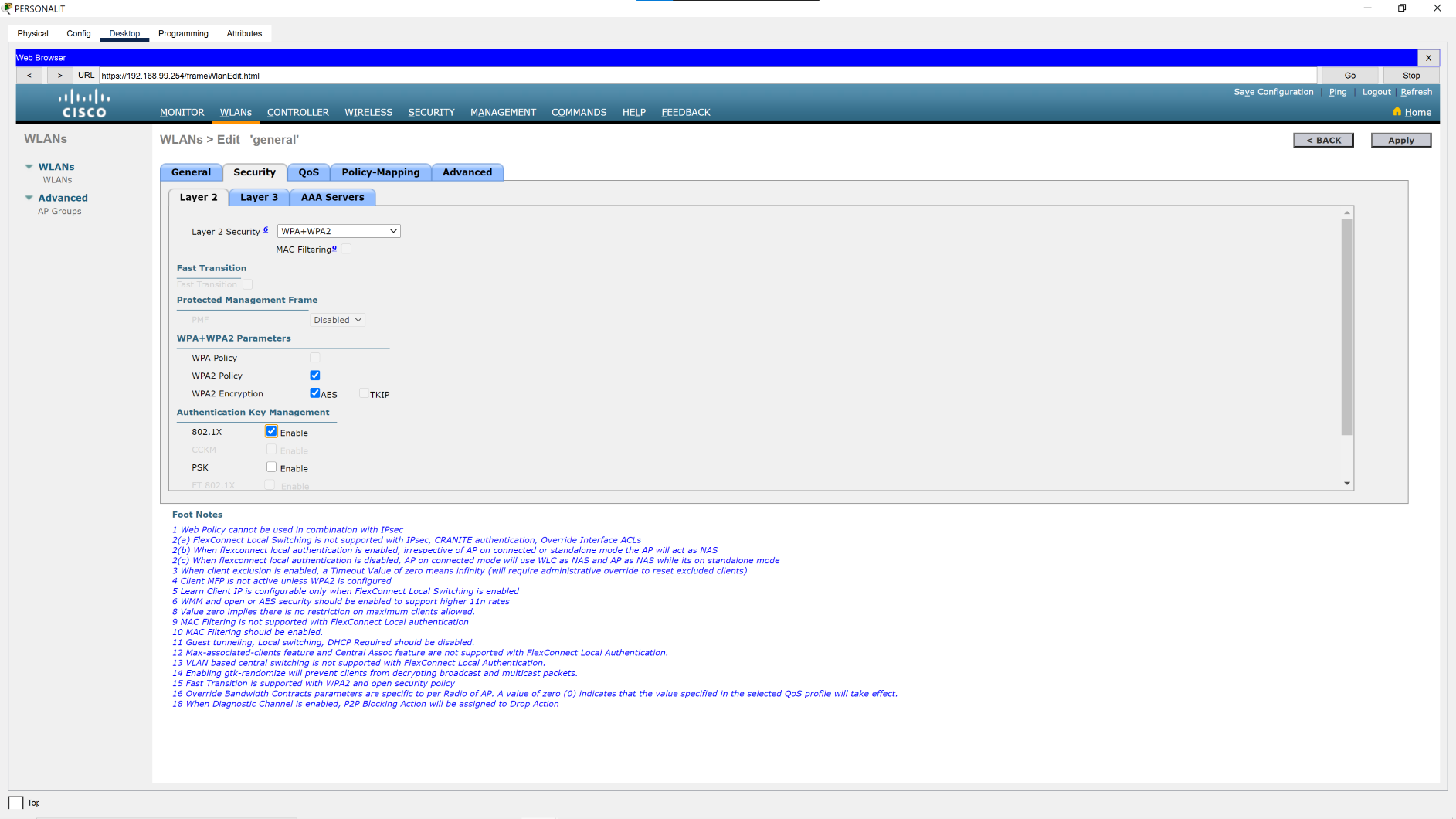

WLANs > wifi_general > Security > Layer 2 picture 21

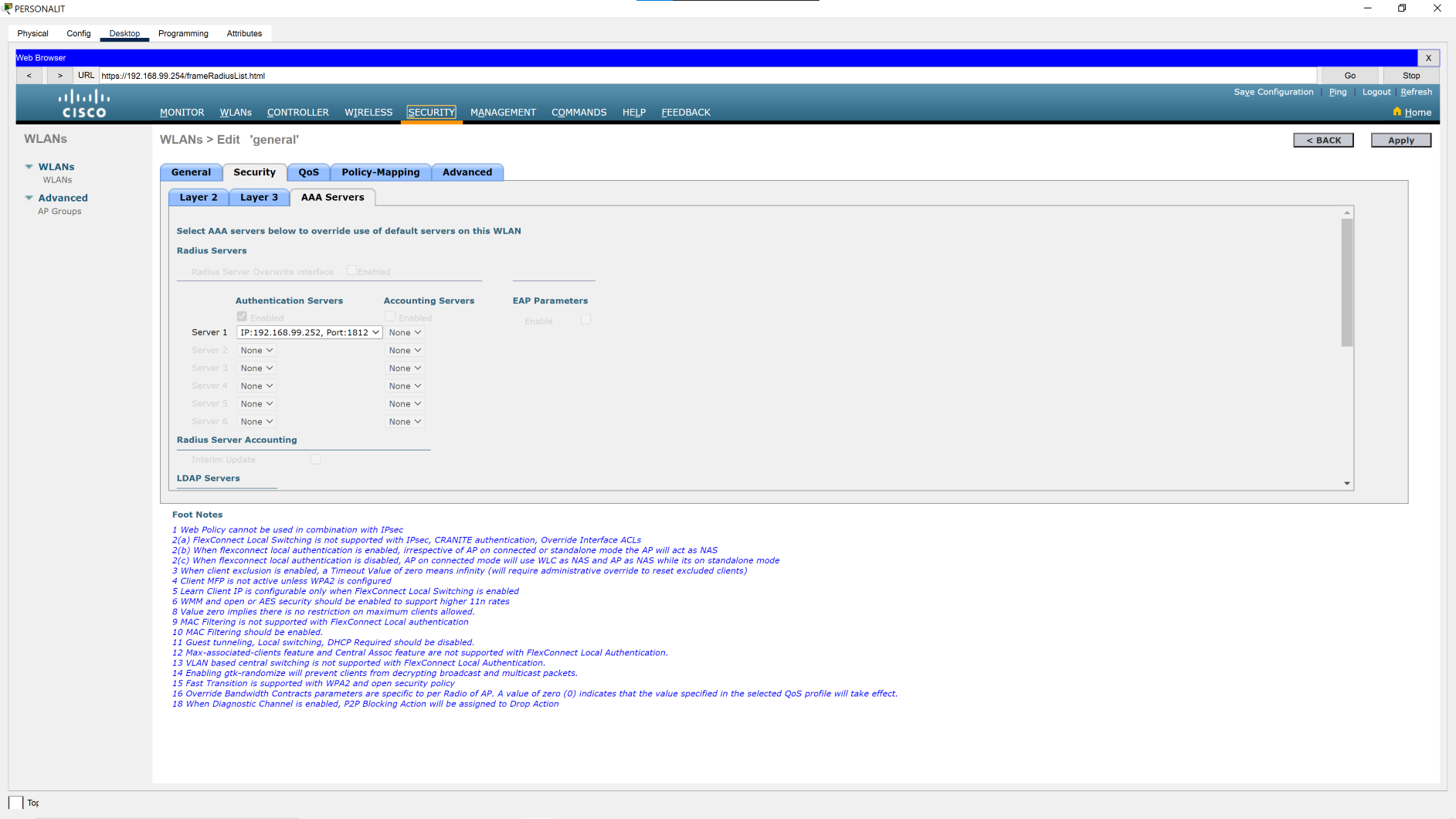

WLANs > wifi_general > Security > AAA picture 20

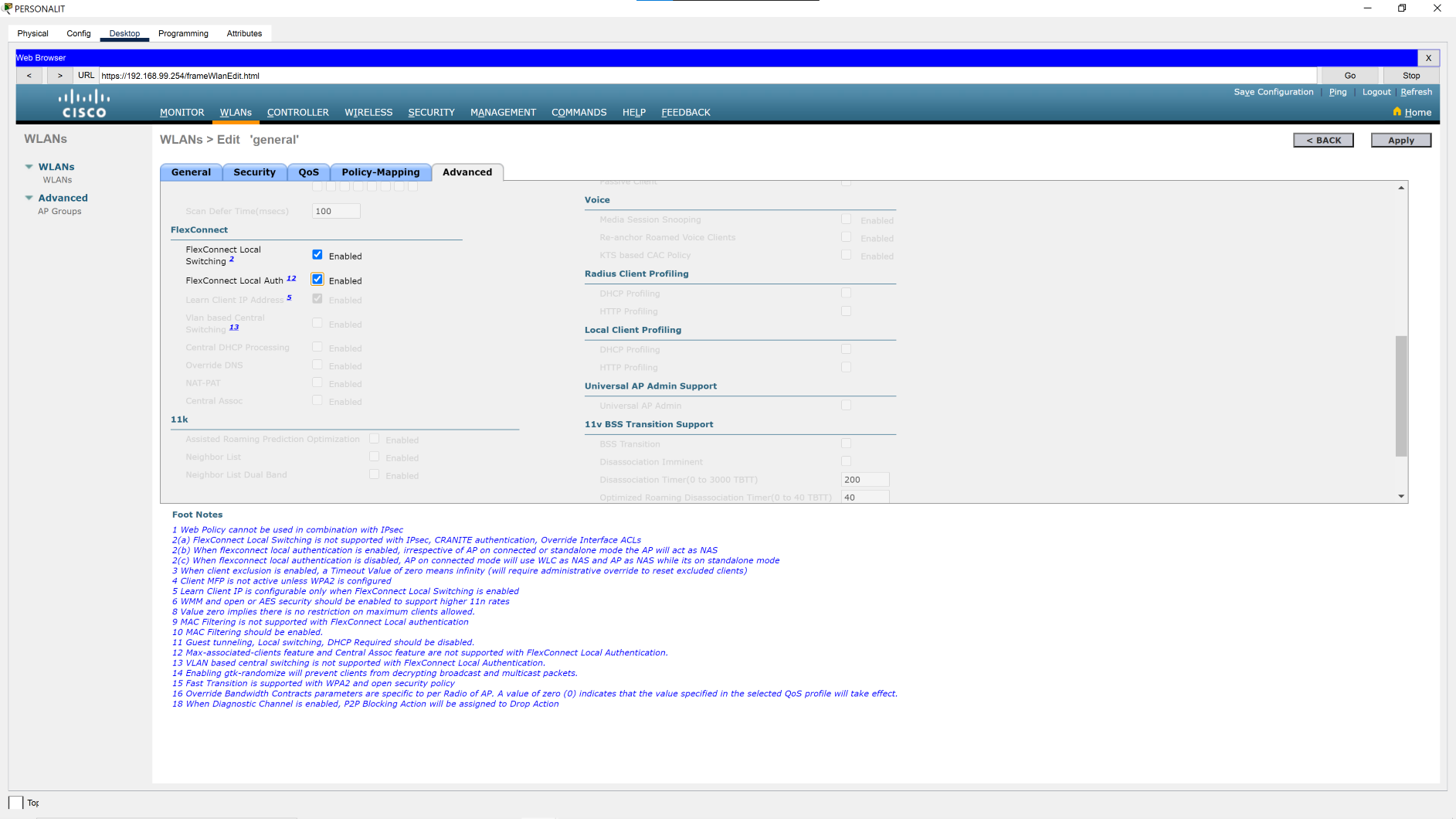

WLANs > wifi_general > Advanced picture 23

WLAN Invitados

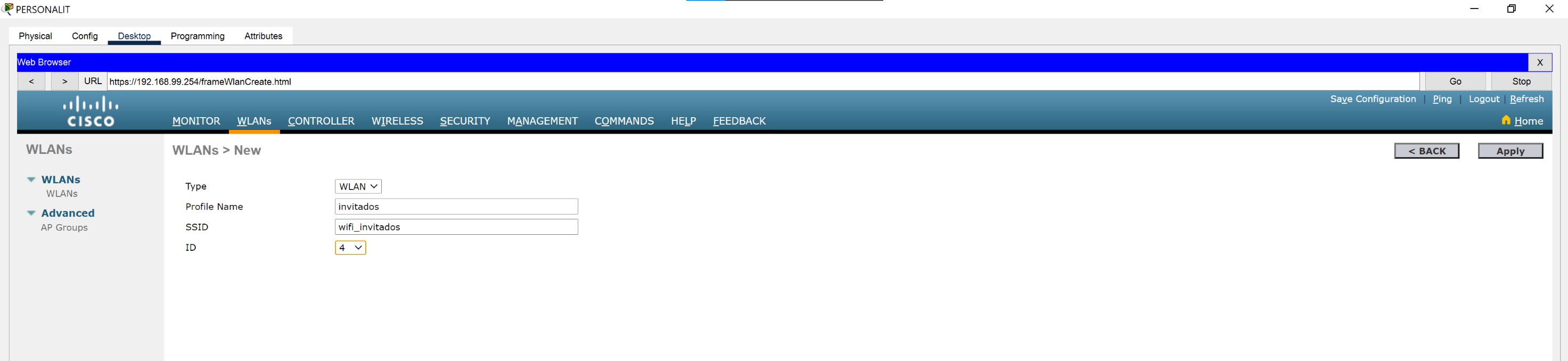

WLANs > Create New > Go wlan invitados new

WLANs > wifi_invitados > General wlan invitados general

WLANs > wifi_invitados > Security > Layer 2 wlan invidatos securityl2

WLANs > wifi_invitados > Security > AAA wlan invidatos securityaaa

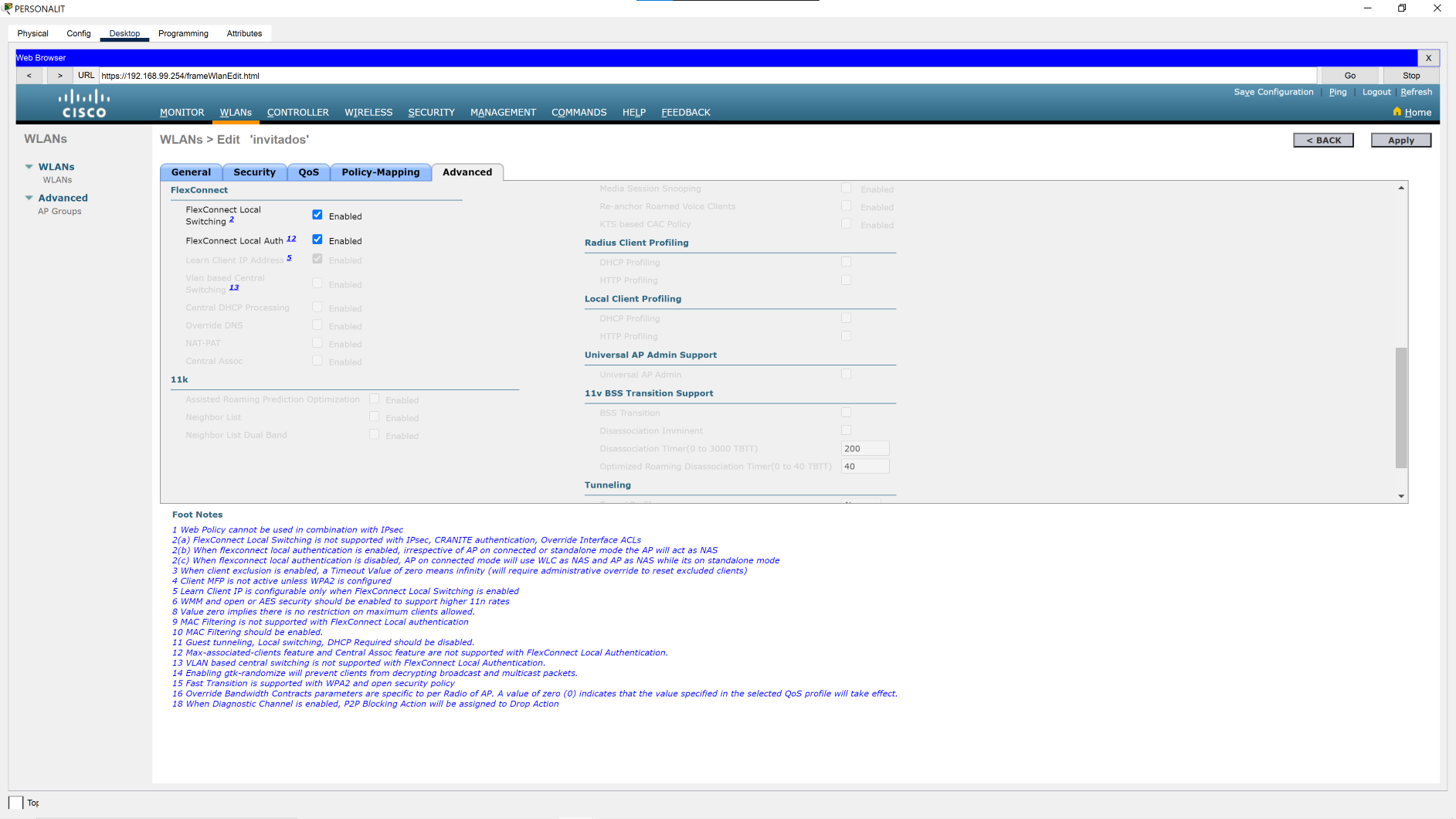

WLANs > wifi_invitados > Advanced wlan invidatos advanced

7. Servidor RADIUS

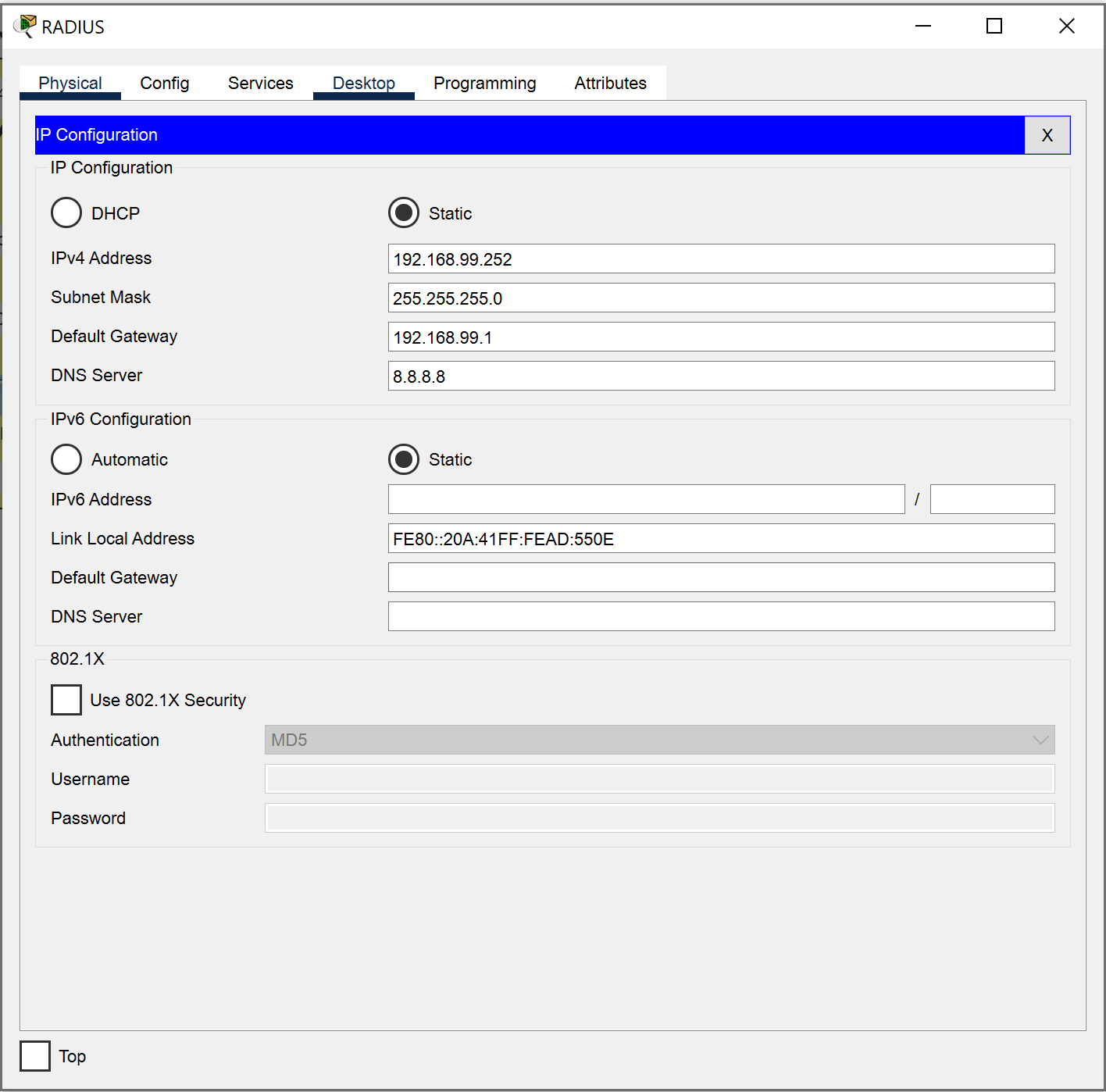

picture 28

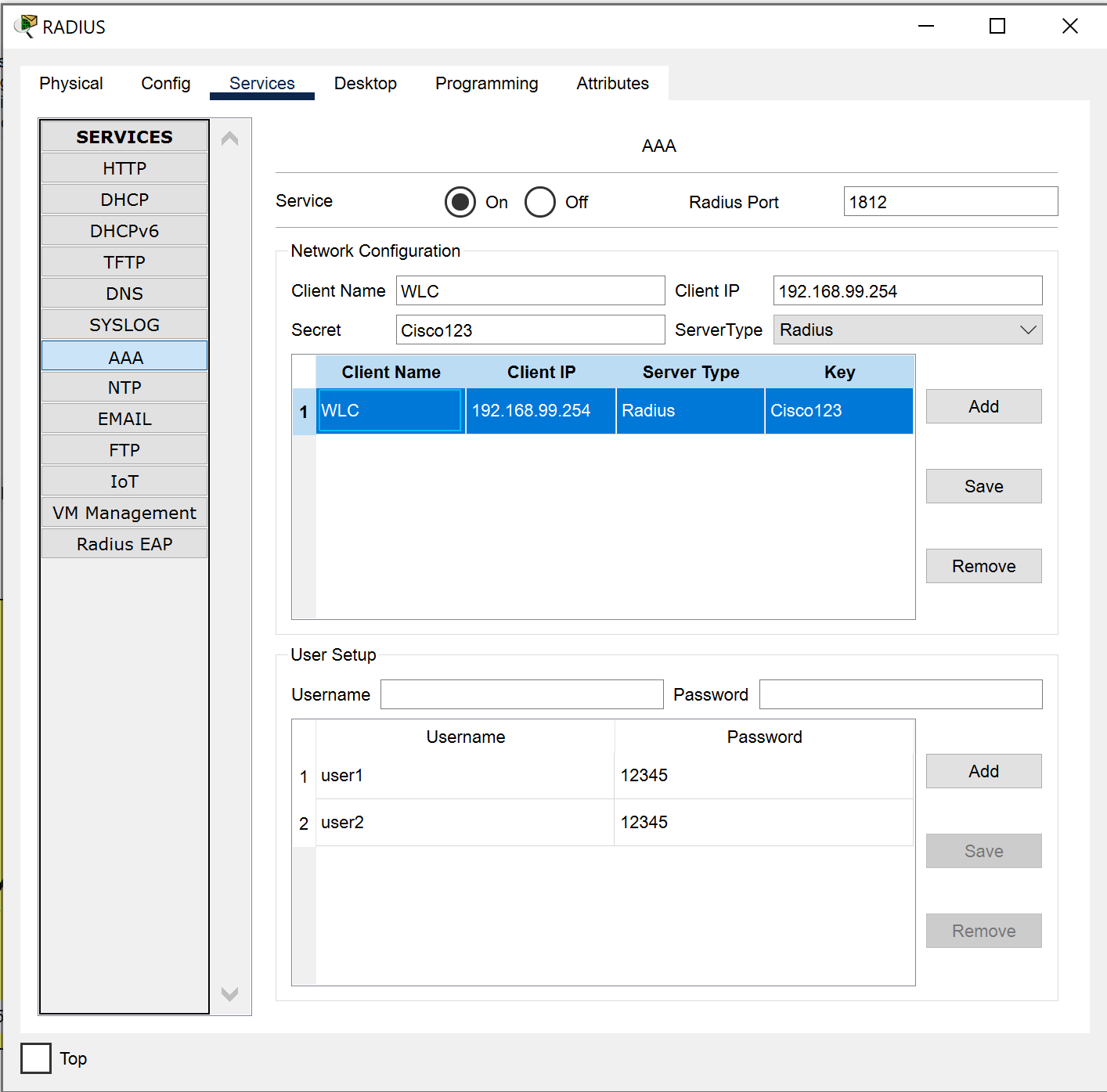

picture 29

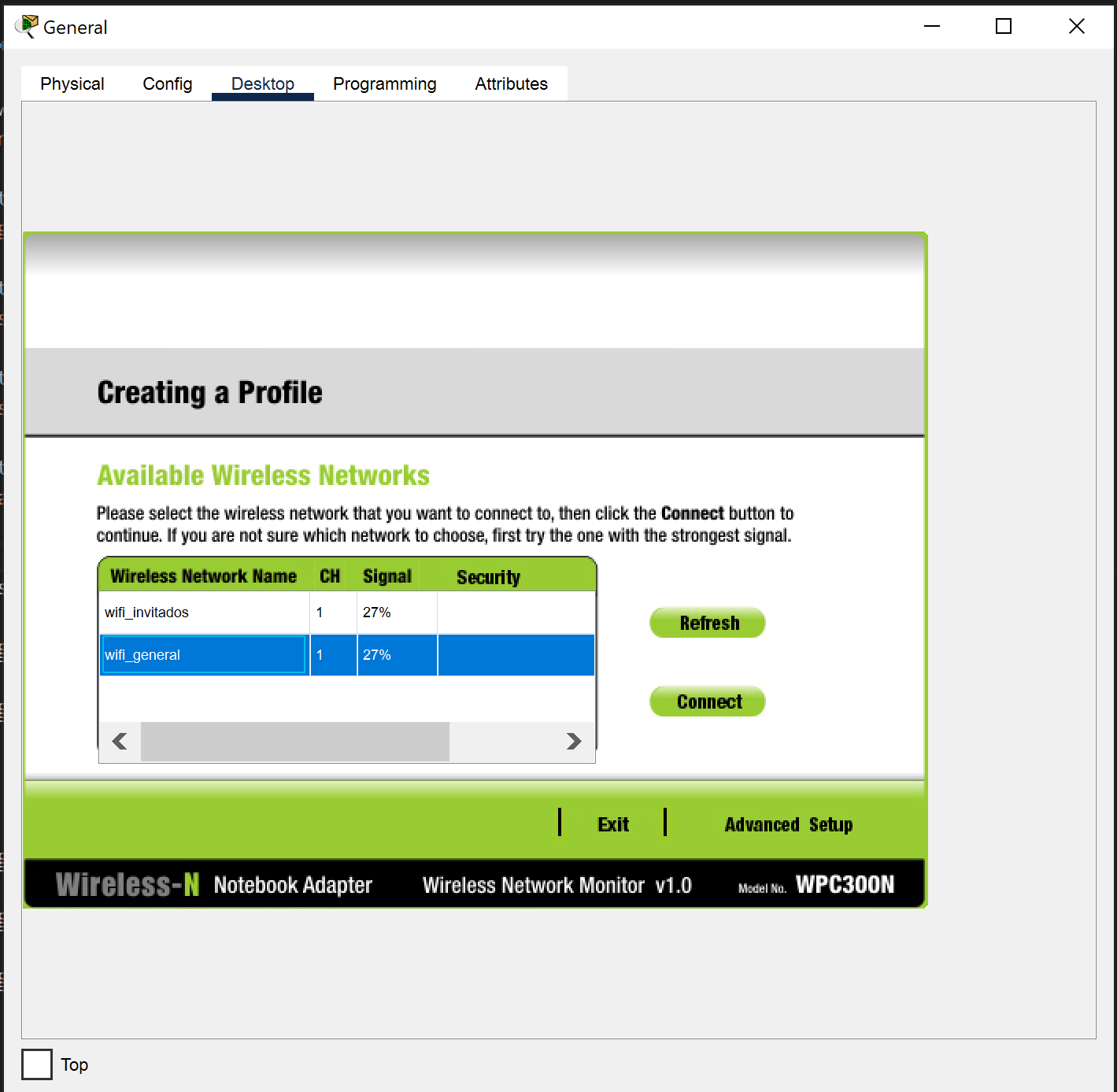

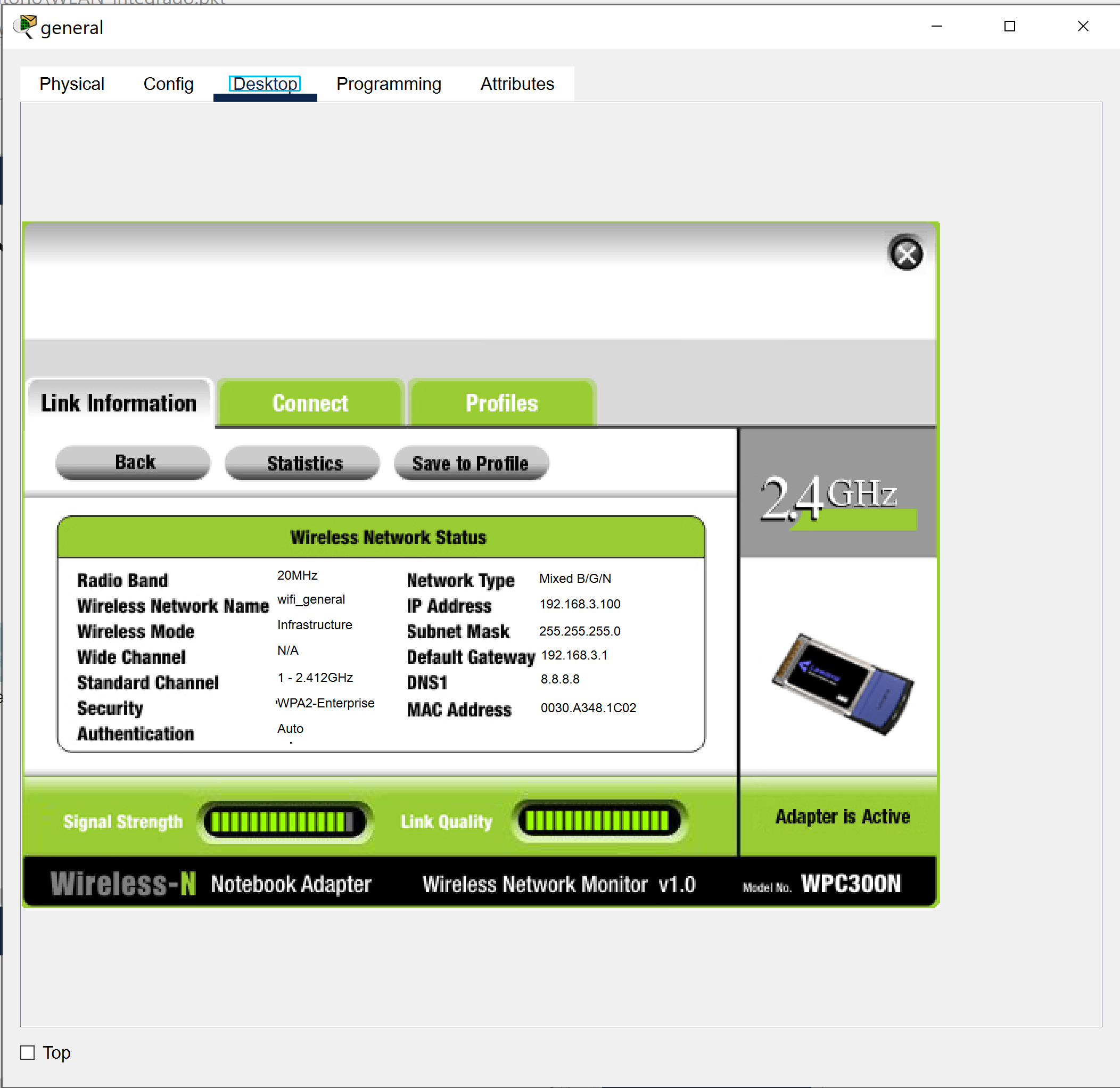

8. Clientes WiFi

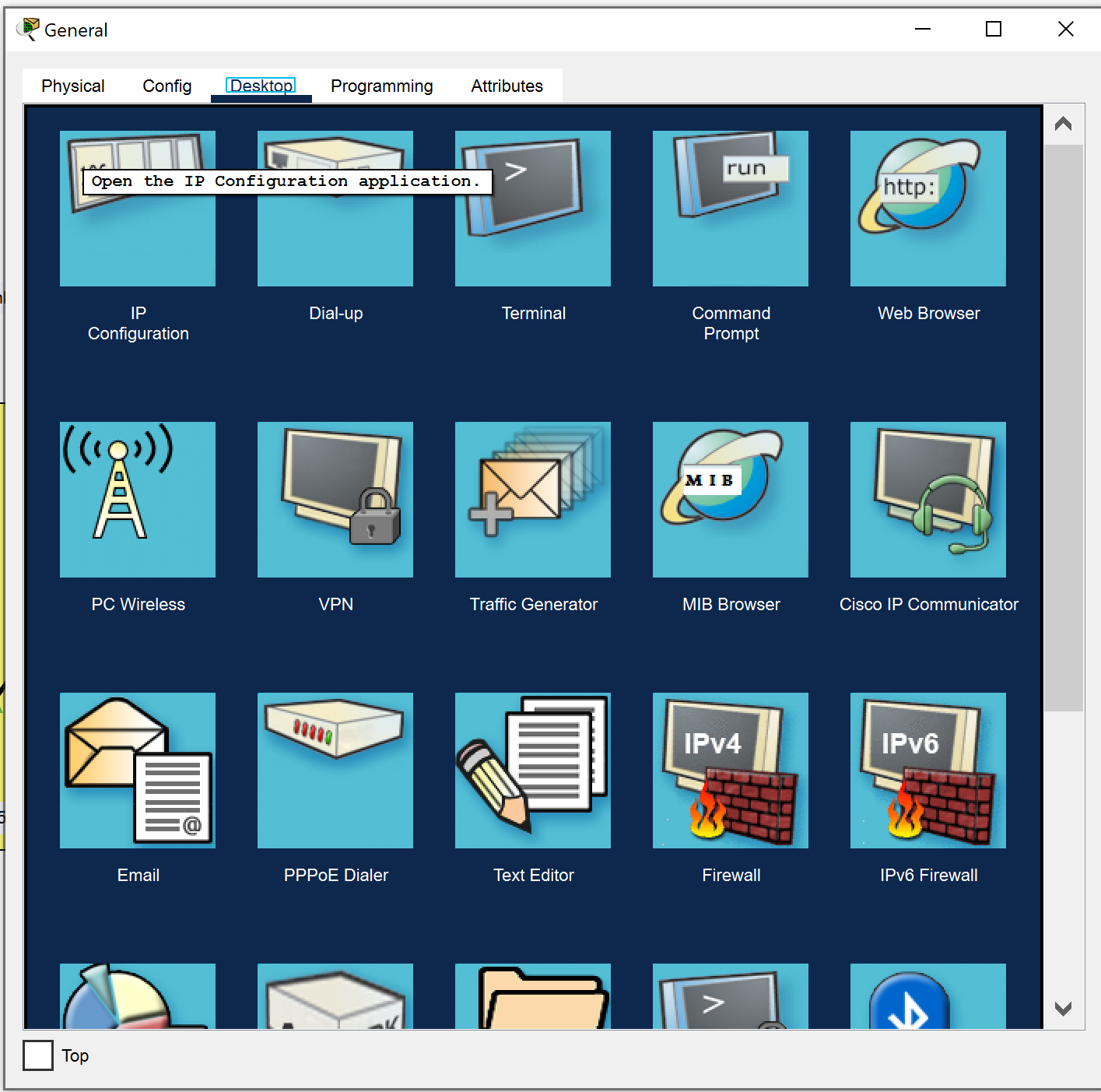

picture 31

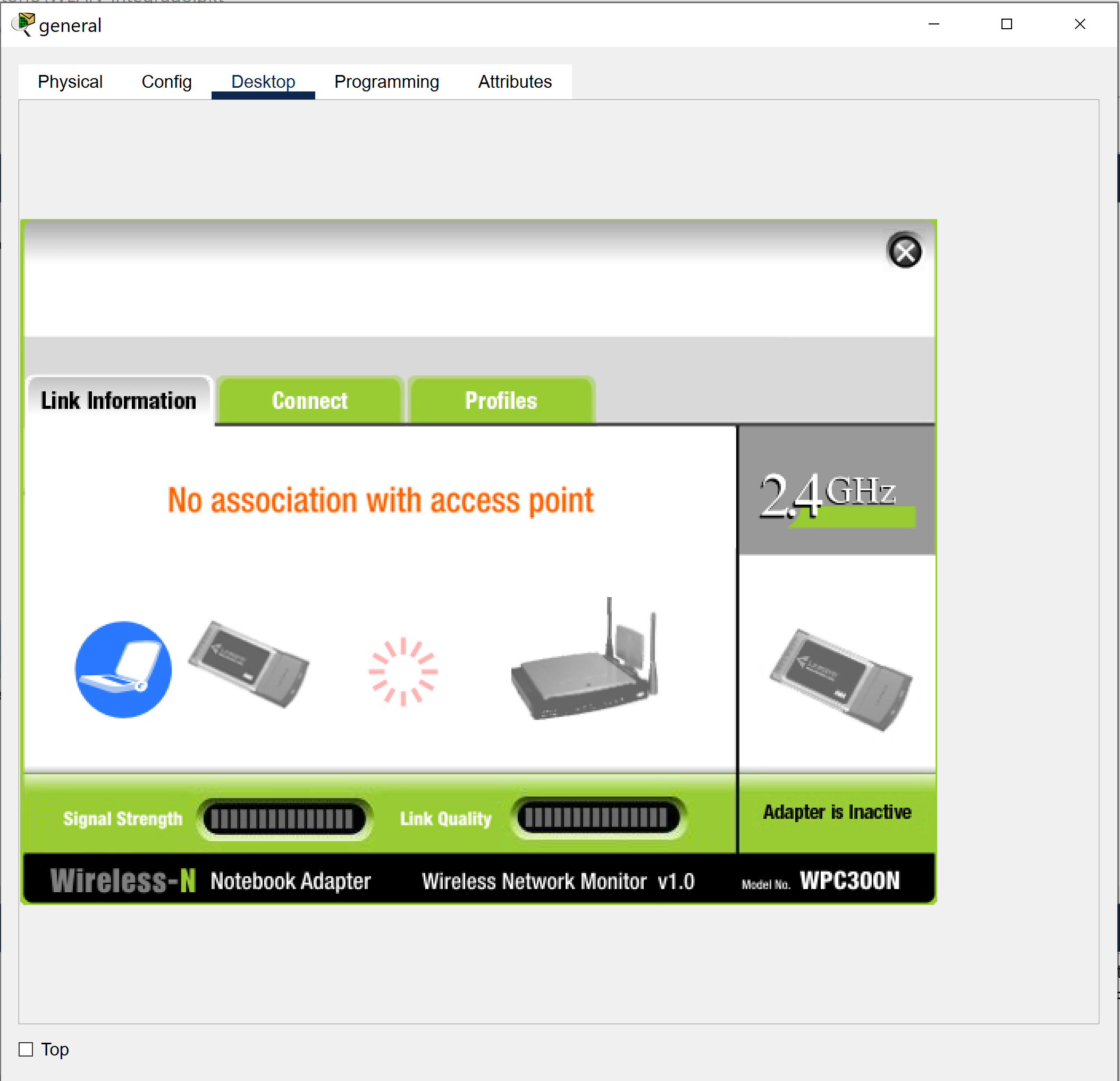

picture 36

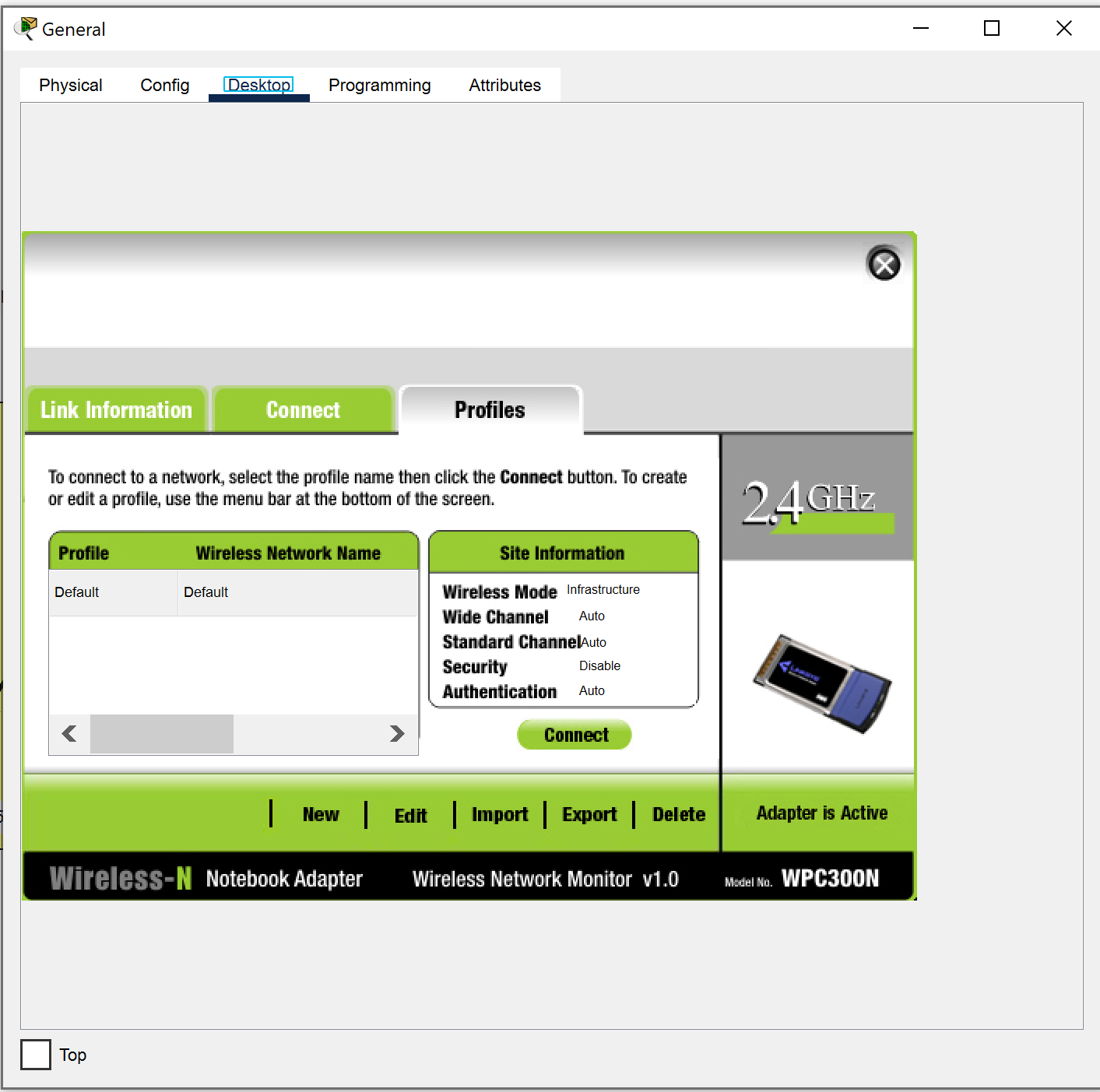

picture 32

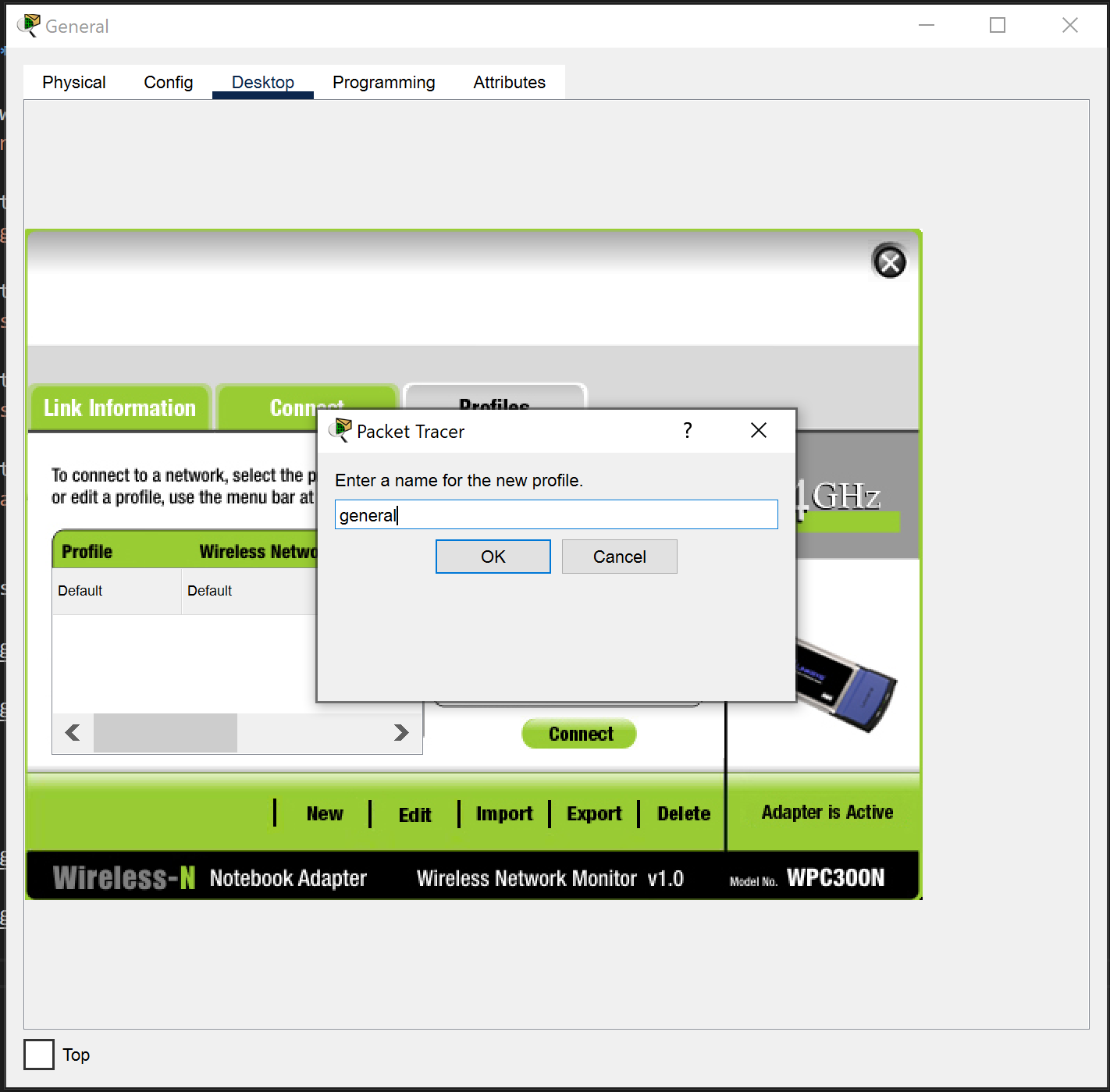

picture 33

picture 34

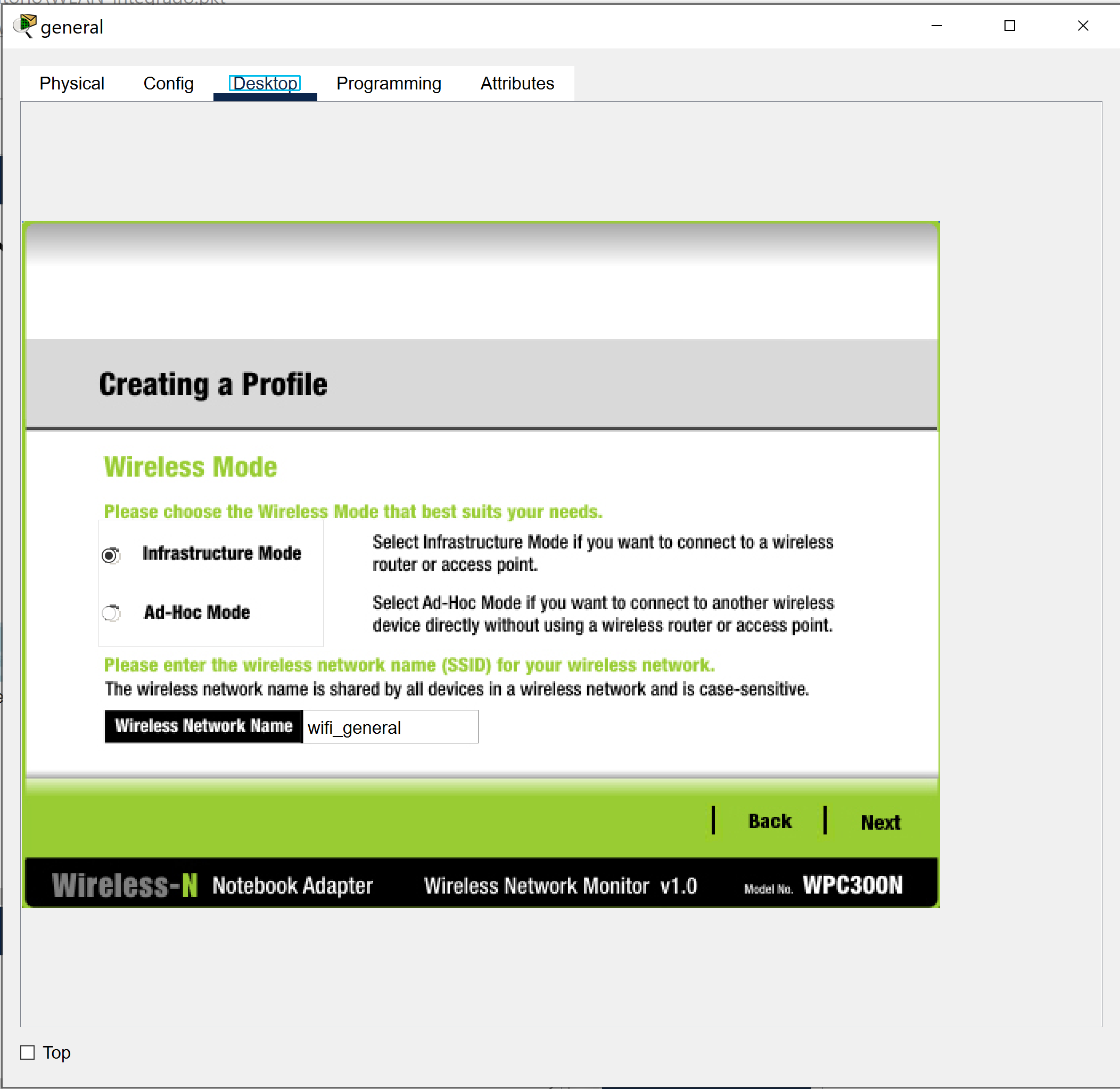

picture 37

picture 40

picture 41

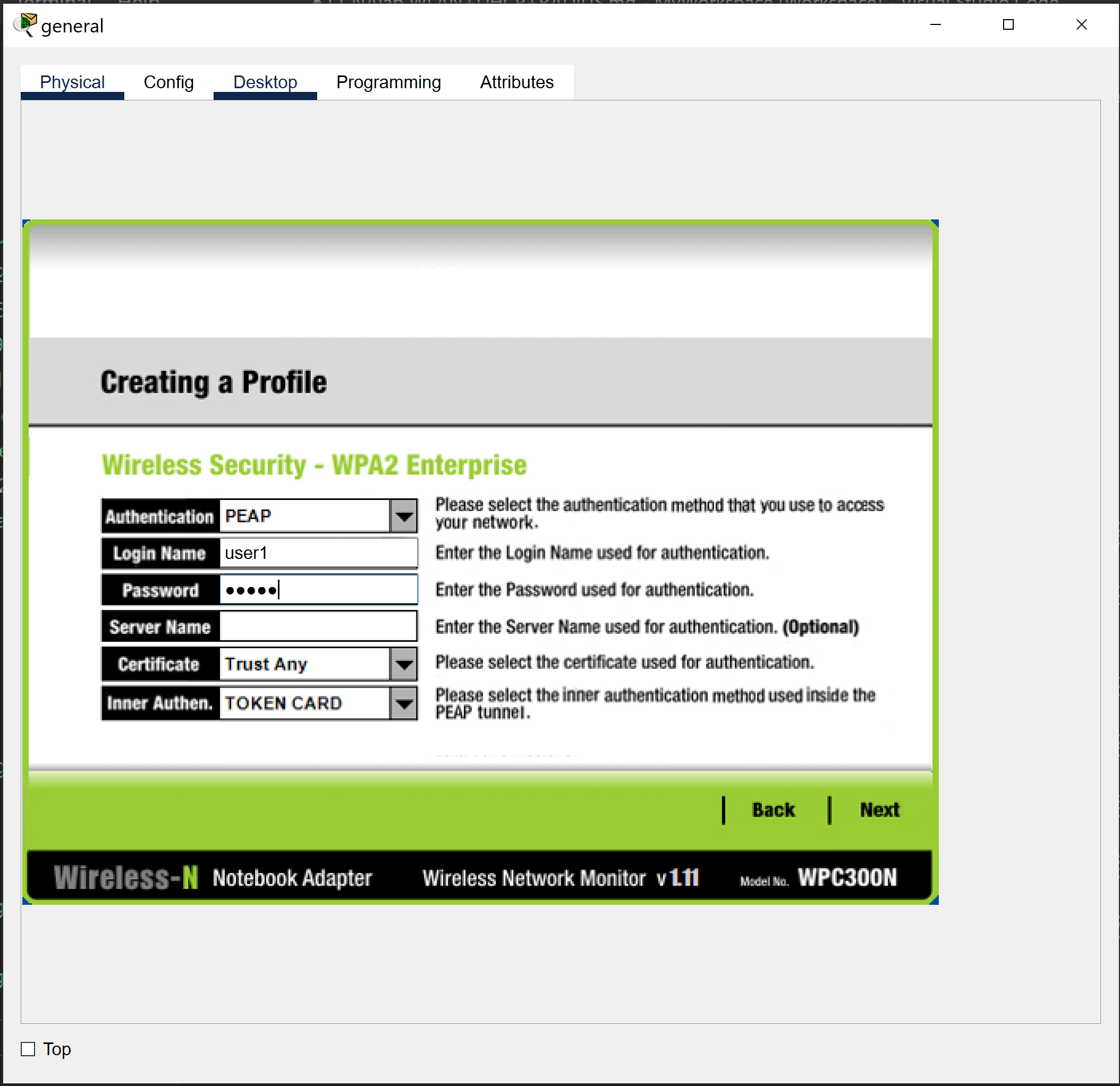

picture 42

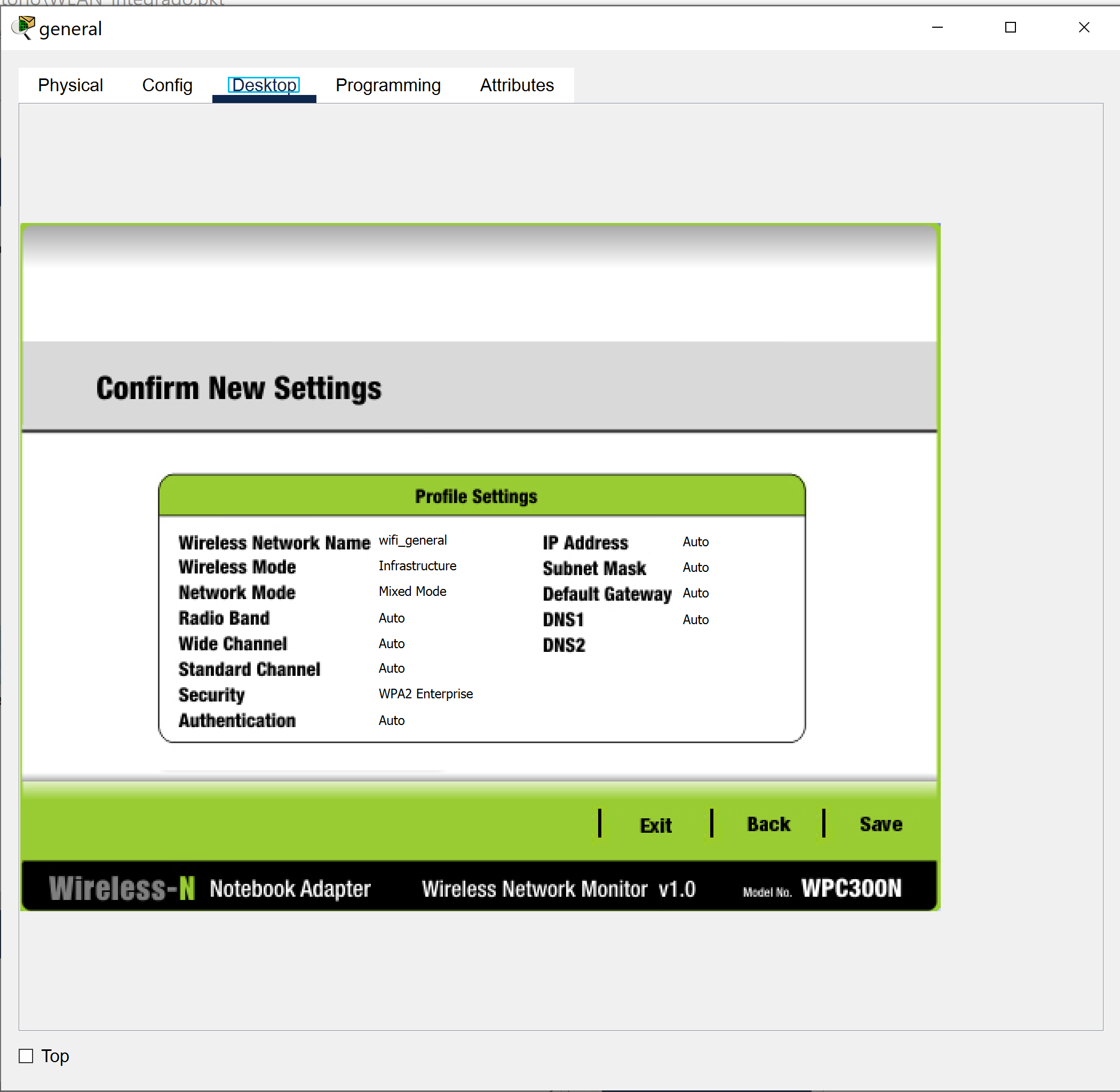

picture 43

Conclusión

Este laboratorio demuestra cómo construir una infraestructura WiFi empresarial completa y segura. Has implementado exitosamente:

  • Gestión centralizada con Wireless LAN Controller (WLC) para administrar múltiples access points
  • Segmentación de usuarios con VLANs separadas para empleados, invitados, datos y servidores
  • Autenticación segura mediante servidor RADIUS con WPA2-Enterprise (802.1X)
  • Automatización con servidor DHCP centralizado usando DHCP relay
  • Enrutamiento Inter-VLAN para comunicación controlada entre segmentos
  • Dos redes WiFi con diferentes niveles de acceso y seguridad

La clave de este laboratorio es entender la arquitectura de una red WiFi empresarial: el WLC gestiona centralizadamente todos los access points, cada red WiFi se mapea a una VLAN específica, RADIUS proporciona autenticación robusta verificando credenciales de usuarios, y DHCP relay permite que un servidor centralizado asigne IPs a todas las VLANs.

Esta arquitectura es fundamental en entornos empresariales donde:

  • Necesitas separar el tráfico de empleados del de invitados
  • Requieres autenticación por usuario (no solo una contraseña compartida)
  • Debes gestionar múltiples access points desde un punto central
  • La seguridad y escalabilidad son prioridades

Practica configurando diferentes políticas de seguridad para cada WLAN, experimenta con diferentes métodos de autenticación, y observa cómo el WLC facilita la gestión comparado con configurar cada AP individualmente.

¡Excelente trabajo implementando WiFi empresarial! Esta habilidad es muy demandada en el mercado laboral.
